UHB-ZK型耐腐耐磨砂漿泵

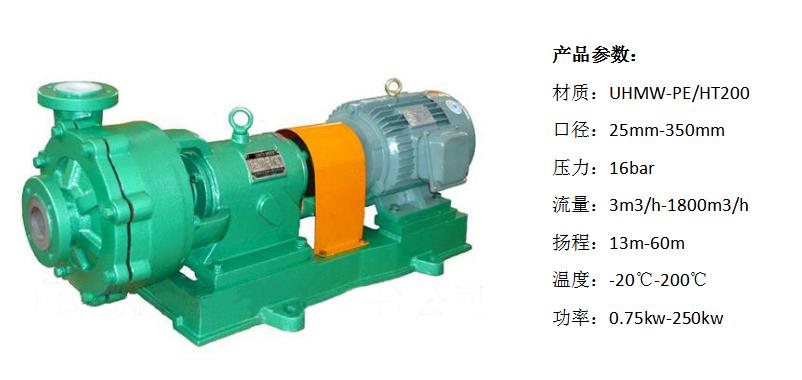

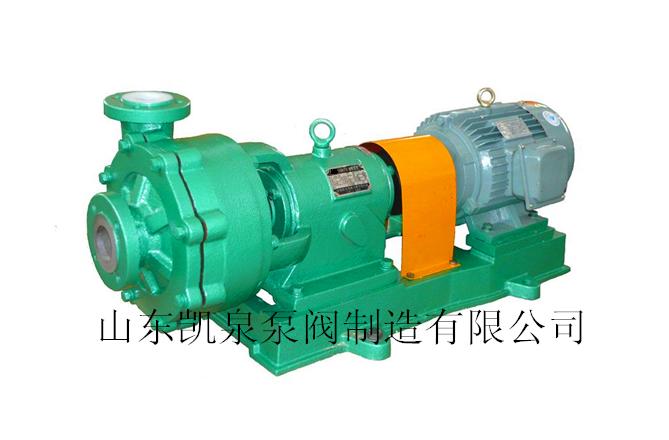

產品名稱: UHB-ZK型耐腐耐磨砂漿泵
產品特點：耐腐耐磨，脫硫泵，耐顆粒
歡迎詳詢：155-8936-8182 183-6632-5350

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹

UHB-ZK型耐腐耐磨砂漿泵為懸臂式單級單吸離心泵，專為輸送含有細顆粒的腐蝕性介質而設計開發的，該材質是目前新一代的泵用改性耐腐耐磨工程塑料，其突出的優點是在現有的各類塑料中它具有優異的耐磨性、耐沖壓性（尤其是耐低溫沖擊）、抗蠕變性（耐環境應力開裂）和極好的耐腐蝕性。

二、設計特點

1、耐腐耐磨，一泵多用，酸堿類清液料漿均適用。

2、泵體為鋼襯超高分子量聚乙烯結構，襯里厚度為8～20mm，該泵應用了龜甲網襯塑技術，和其它同類泵相比較，具有襯里層抗熱變形性能好，耐開裂，防脫落，使用溫度高等優勢。

3、葉輪半開式、閉式二種，可根據介質狀況任選。

4、密封：K型動力密封、單端面機械密封、集裝式機械密封。

5、使用介質：各種濃度的酸、堿、鹽（根據介質選擇不同材料），既適用清液也適用料漿。

三、運用領域

UHB-ZK型耐腐耐磨砂漿泵是一種能適應各種不同的工況條件的泵，如輸送酸、堿性清液或料漿；冶煉行業各種腐蝕性礦漿；脫硫裝置的漿液循環；壓濾機進料；環保行業各類污水等。該泵既耐腐蝕又耐磨，使用范圍十分廣泛。

四、型號意義

65UHB-ZK-30-50 J JZ
65	泵進口法蘭為DN65	UHB	耐腐耐磨砂漿泵
ZK	K型動力密封	30	流量30m3/h
50	揚程50m	J	機封型
JZ	集裝式機封型

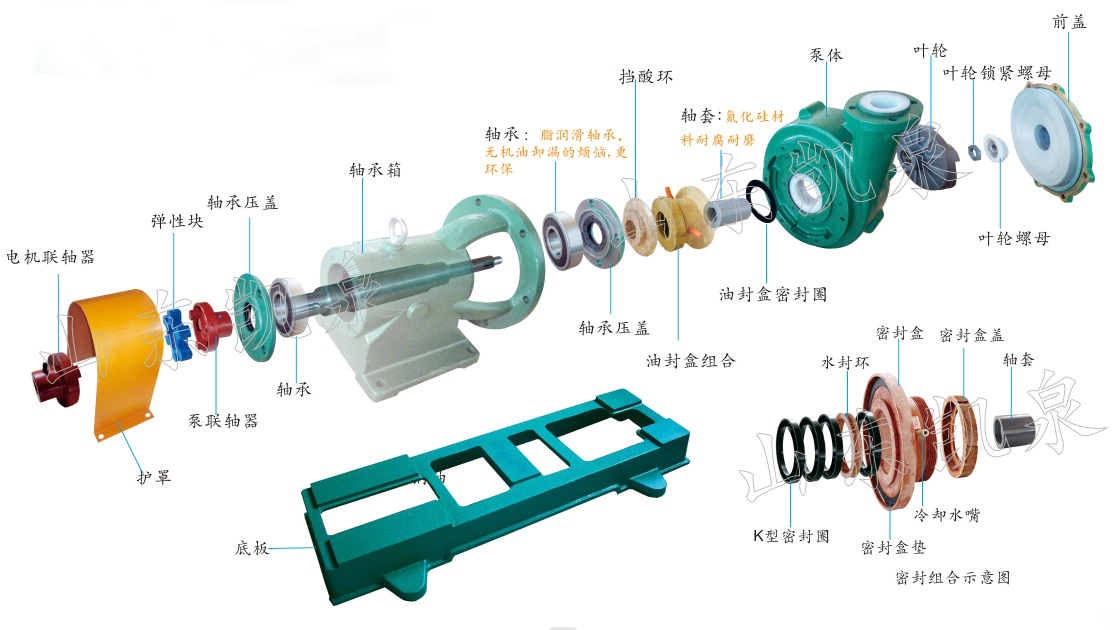

五、零件示意圖

六、性能表

序號	型號	流量	揚程	轉速	功率		口徑	大概重量 (kg)
序號	型號	(m3/h)	(m)	(r/min)	軸功率	配備電機	(mm×mm)	大概重量 (kg)
1	32UHB-ZK-3-13	3	13	2900	0.3	0.75	32×25	70～80
2	32UHB-ZK-5-20	5	20	2900	0.72	1.1
3	32UHB-ZK-8-18	8	18	2900	1.2	1.5
4	32UHB-ZK-5-25	5	25	2900	1.1	2.2
6	40UHB-ZK-10-18	10	18	2900	1.3	2.2	40×32	110～130
7	40UHB-ZK-15-15	15	15	2900	1.7	2.2
8	40UHB-ZK-10-30	10	30	2900	2.2	3
9	40UHB-ZK-15-25	15	25	2900	2.7	3
10	50UHB-ZK-20-20	20	20	2900	3	4	50×40	150～180
11	50UHB-ZK-25-18	25	18	2900	3.2	4
12	50UHB-ZK-20-30	20	30	2900	4.3	5.5
13	50UHB-ZK-25-28	25	28	2900	5	5.5

14	65UHB-ZK-30-20	30	20	2900	5	5.5	65×50	200～260
16	65UHB-ZK-40-15	40	15	2900	4.5	5.5
17	65UHB-ZK-30-32	30	32	2900	6.5	7.5
19	65UHB-ZK-10-50	10	50	2900	5.1	7.5
20	65UHB-ZK-20-50	20	50	2900	8.7	11
21	65UHB-ZK-30-50	30	50	2900	12	15
22	65UHB-ZK-30-60	30	50	2900	14.8	18.5
23	80UHB-ZK-40-20	40	20	2900	5.8	7.5	80×65	270～320
25	80UHB-ZK-50-15	50	15	2900	5.6	7.5
26	80UHB-ZK-50-20	50	20	2900	7.1	11
27	80UHB-ZK-45-35	40	35	2900	10.2	11
28	80UHB-ZK-50-30	50	30	2900	10.2	11
29	80UHB-ZK-60-30	60	30	2900	12.6	15
30	80UHB-ZK-50-50	50	50	2900	14.8	15
31	80UHB-ZK-50-60	50	60	2900	15.3	18.5
32	100UHB-ZK-80-15	80	15	2900	10.2	11	100×80	300～400
33	100UHB-ZK-60-30	60	30	2900	13.8	15	100×80	300～400

34	100UHB-ZK-60-40	60	40	2900	16.8	18.5
35	100UHB-ZK-60-50	60	50	2900	21.5	22
36	100UHB-ZK-80-30	80	30	2900	17.5	18.5
37	100UHB-ZK-100-20	100	20	2900	15	18.5
38	100UHB-ZK-100-25	100	25	2900	17.9	18.5
39	100UHB-ZK-100-30	100	30	2900	19	22
40	100UHB-ZK-100-40	100	40	2900	27	30
43	100UHB-ZK-120-20	120	15	2900	19	22
44	125UHB-ZK-140-20	140	20	2900	21	22	125×100	480～600
45	125UHB-ZK-150-30	150	30	2900	26	30
46	125UHB-ZK-140-40	140	40	2900	31.6	37
47	150UHB-ZK-200-30	150	30	1450	41.5	45	150×125	800～1100
48	150UHB-ZK-250-30	250	30	1450	42.9	45
49	150UHB-ZK-150-40	150	40	1450	42	45

50	200UHB-ZK-300-25	320	25	1450	37.3	45	200×150	1000～1400
51	200UHB-ZK-350-20	350	20	1450	37.1	45
52	200UHB-ZK-400-18	400	18	1450	38.3	45
53	200UHB-ZK-320-32	320	32	1450	51.8	55
53	200UHB-ZK-350-28	350	28	1450	45.2	55
54	200UHB-ZK-400-25	400	25	1450	70	75
55	200UHB-ZK-450-20	450	20	1450	70	75
55	200UHB-ZK-250-45	250	45	1450	74	75
56	250UHB-ZK-500-20	500	20	1450	67	75	250×200	2200～3000
57	250UHB-ZK-500-26	500	26	1450	78.3	90
58	250UHB-ZK-500-37	500	37	1450	100.7	110
59	250UHB-ZK-600-32	600	32	1450	99	110
60	250UHB-ZK-500-45	500	45	1450	123.8	132
61	300UHB-ZK-700-40	700	40	1450	139.2	160	300×250	3000
62	300UHB-ZK-850-35	850	35	1450	133.8	160
63	300UHB-ZK-950-30	950	30	1450	140.3	160
64	300UHB-ZK-1000-28	1000	28	1450	148.7	160
65	350UHB-ZK-1800-25	1800	25	1450	226.3	250	350×300	3500
以上型號為主要型號，如所需參數不在此表內，請來電咨詢
