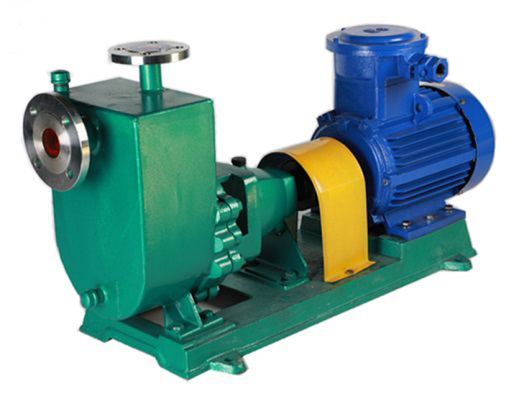

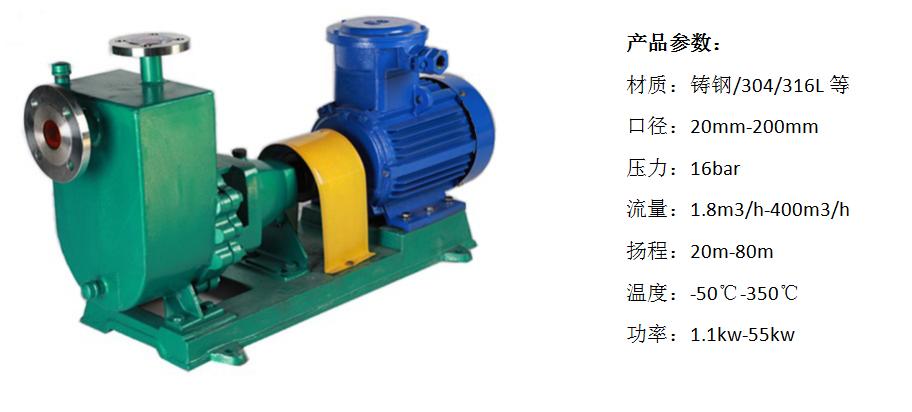

KQHZ型不銹鋼化工自吸離心泵

產品名稱: KQHZ型不銹鋼化工自吸離心泵
產品特點：高效節能，運行平穩，吸力強
歡迎詳詢：155-8936-8182 183-6632-5350

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹

KQHZ型不銹鋼化工自吸離心泵是我公司根據國內外有關技術資料經吸收、改進后研制而成的泵類產品。該泵具有普通離心泵不具備的自吸能力等優點。無需安裝底閥和虹吸桶，一次灌引即可實現自吸。過流部件可采用多種金屬材質，適用于輸送多種有機酸、有機化合物、鹽堿類液體。該泵結構簡單，性能可靠，使用維修方便。有多種密封形式和沖洗方案，能應對多種工況。

二、設計特點

KQHZ型不銹鋼化工自吸離心泵是我公司根據多年生產銷售經驗和新型水力模型，基于KQH型不銹鋼化工離心泵，增加自吸腔、氣液分離室。根據輸送介質的特性，過流部件可選用304、316、316L、哈氏合金、鈦合金等材質。KQHZ型不銹鋼化工自吸離心泵自吸高度為4-5m，適用于液面低于泵入口及卸車的工況。

三、運用領域

KQHZ型不銹鋼化工自吸離心泵適用于環保、建筑、消防、化工、制藥、染料、印染、釀造、電力、電鍍、造紙等，尤其是液面低于泵入口及卸車的工況。

四、易損件

序號	易損件名稱	說明
1	葉輪	易損件主要為機械密封及附屬的配合件，離心泵的機械密封選型非常重要，可以極大的提高使用壽命。機械密封干磨、輸送高含固介質、高溫、高壓、安裝不到位均會減少使用壽命。
2	機械密封
3	泵蓋

五、型號意義

KQHZ65-50-160
KQHZ	凱泉不銹鋼化工自吸離心泵	65	泵進口法蘭為DN65
50	泵出口法蘭為DN50	160	葉輪名義直徑為160mm

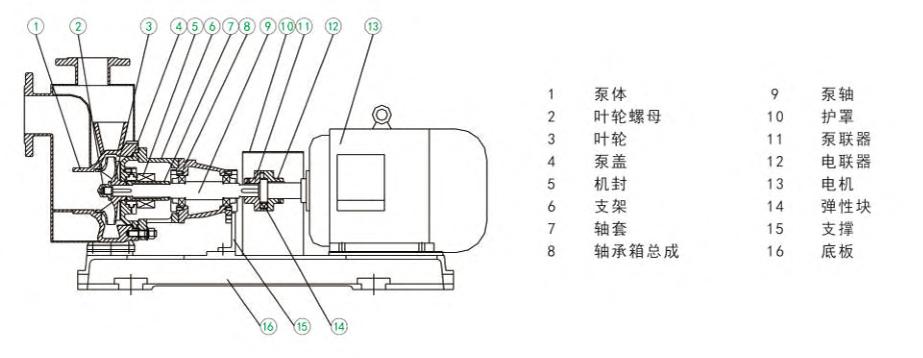

六、零件結構圖

七、性能表

序號	型號	流量（m³/h）	揚程	電機功率（KW）	吸程	轉速 ? （r/min ）	口徑
序號	型號	流量（m³/h）	揚程	電機功率（KW）	吸程	轉速 ? （r/min ）	進口	出口
1	KQHZ25-20-125	1.8	20	1.1	4	2900	φ25	φ20
2	KQHZ25-20-160	1.8	32	2.2	4	2900	φ25	φ20
3	KQHZ32-20-125	3.6	20	1.5	4	2900	φ32	φ20
4	KQHZ32-20-160	3.6	32	3	4	2900	φ32	φ20
5	KQHZ32-20-200	3.6	50	4	4	2900	φ32	φ20
6	KQHZ40-25-125	6.3	20	2.2	4	2900	φ40	Φ25
7	KQHZ40-25-160	6.3	32	3	4	2900	φ40	Φ25
8	KQHZ40-25-200	6.3	50	5.5	4	2900	φ40	Φ25
9	KQHZ40-25-250	6.3	80	11	4	2900	φ40	Φ25
10	KQHZ50-32-125	12.5	20	2.2	4	2900	φ50	Φ32
11	KQHZ50-32-160	12.5	32	4	4	2900	φ50	Φ32

12	KQHZ50-32-200	12.5	50	7.5	4	2900	φ50	Φ32
13	KQHZ50-32-250	12.5	80	11	4	2900	φ50	Φ32
14	KQHZ65-50-125	25	20	3	4	2900	φ65	φ50
15	KQHZ65-50-160	25	32	5.5	4	2900	φ65	φ50
16	KQHZ65-40-200	25	50	11	4	2900	φ65	Φ40
17	KQHZ65-40-250	25	80	15	4	2900	φ65	Φ40
18	KQHZ80-65-125	50	20	5.5	4	2900	φ80	φ65
19	KQHZ80-65-160	50	32	11	4	2900	φ80	φ65
20	KQHZ80-50-200	50	50	15	4	2900	φ80	φ50
21	KQHZ80-50-250	50	80	22	4	2900	φ80	Φ50
22	KQHZ100-80-125	100	20	11	4	2900	φ100	φ80
23	KQHZ100-80-160	100	32	18.5	4	2900	φ100	φ80
24	KQHZ100-65-200	100	50	22	4	2900	φ100	Φ65
25	KQHZ125-100-160	200	32	30	4	2900	φ125	Φ100
26	KQHZ125-100-200	200	50	45	4	2900	φ125	Φ100

27	KQHZ150-125-250	200	20	30	4	1450	Φ150	Φ125
28	KQHZ150-125-315	200	32	37	4	1450	φ150	Φ125
29	KQHZ200-150-250	400	20	37	4	1450	Φ200	φ150
30	KQHZ200-150-315	400	32	55	4	1450	Φ200	φ150
若所需參數超出此范圍，我廠可根據用戶要求予以調整
