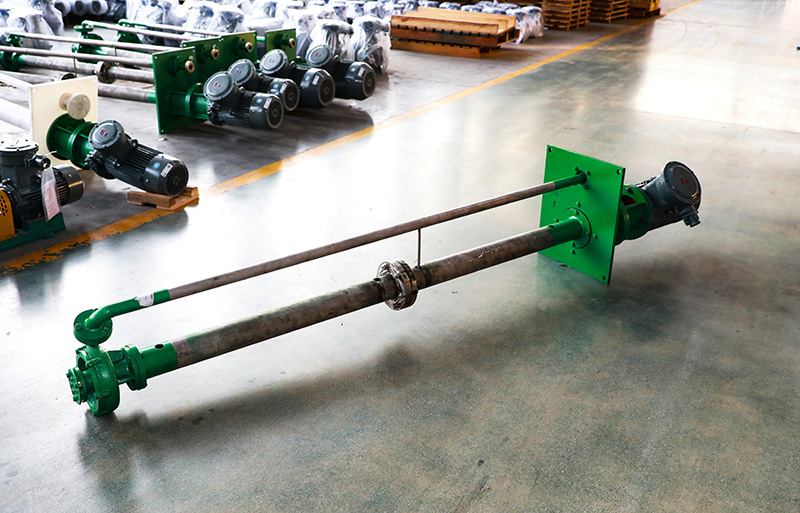

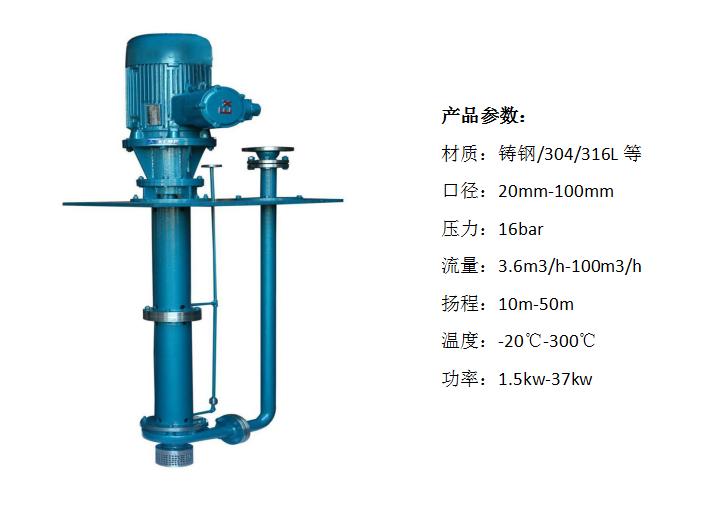

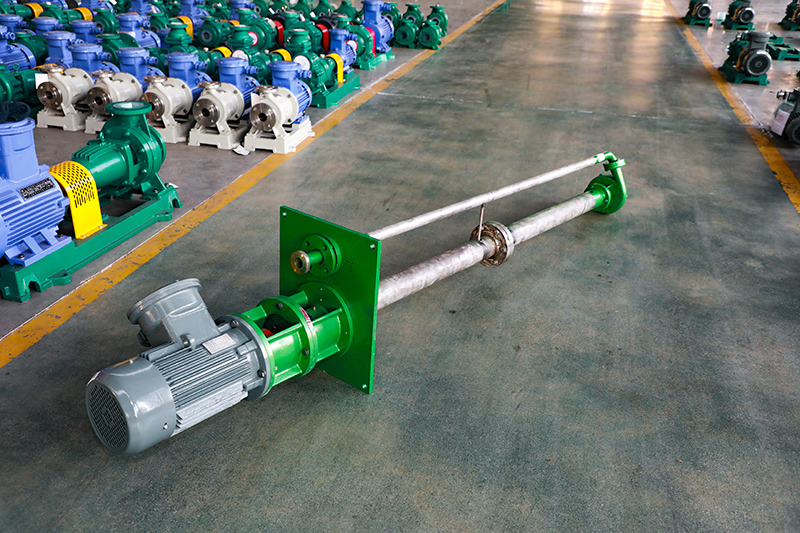

HY型不銹鋼液下泵

產品名稱: HY型不銹鋼液下泵
產品特點：免維護，低能耗，適用范圍廣
歡迎詳詢：155-8936-8182 183-6632-5350

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹

HY型不銹鋼液下泵為長軸立式離心泵，其與介質接觸部分采用鑄鋼或不銹鋼制造，根據客戶要求液下深度由0.5m～5m不等，工作部分淹沒與液體中，具有使用范圍廣，效率高，無需灌液即能輸送，由于泵運轉產生的軸向力及徑向力分別由液上部分的滾動軸承和液下的滑動軸承支撐，因此運行寧靜無噪音。

二、設計特點

HY型不銹鋼液下泵是本單位在傳統耐腐蝕液下泵基礎上，融合公司同類產品的先進技術，經改進設計而產生的新型泵；該泵取消了其他液下泵普遍采用的機械密封和選用了獨特機構的離心式雙平衡葉輪，使泵高效節能、無泄漏、壽命長。運輸易燃易爆輕質物料，具有免維護、零區使用、低能耗等特點，供輸送不清潔帶有固體顆粒及短纖維的液體，具有無堵塞、耐高溫等特點。

三、運用領域

HY型不銹鋼液下泵廣泛用于冶煉、染料、農藥、制藥、稀土、化肥等行業，在貯罐上輸送含懸浮固體顆粒，粘度較高，溫度不高于100℃的各種非氧化性酸（鹽酸、稀硫酸、甲酸、醋酸、丁酸）等腐蝕介質的最理想設備。

四、型號意義

65HY-30
65	泵吸入口直徑65mm	HY	不銹鋼液下泵
30	揚程30m

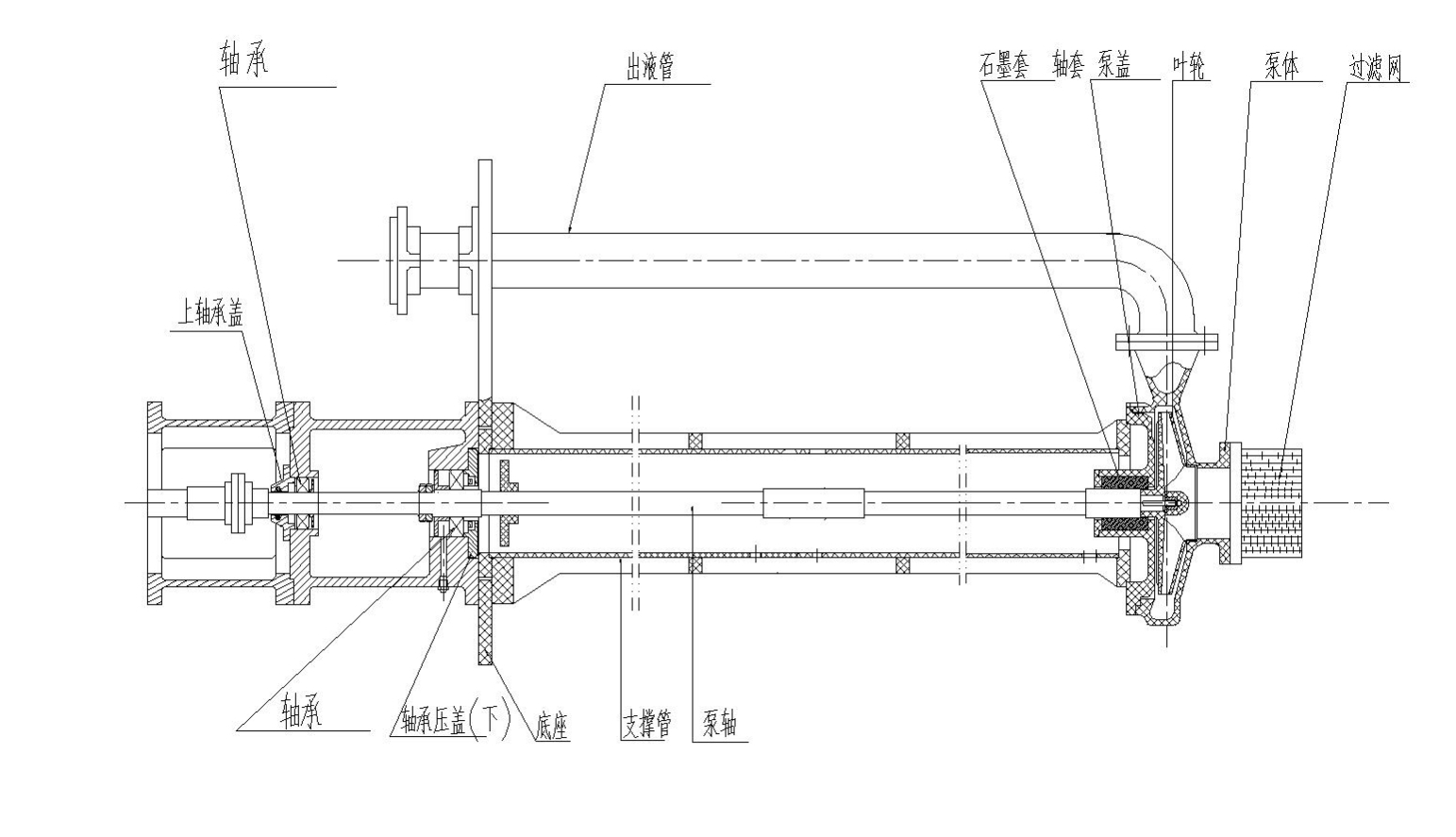

五、產品結構圖

六、性能表

序號	型號	流量（m³/h）	揚程	效率（%）	電機功率（KW）	轉速（r/min）	進口	出口	液下深度
1	25HY-10	3.6	10	22	1.5	2900	φ25	φ20	0.5-5
2	25HY-25	3.6	25	21	3	2900	φ25	φ20
3	25HY-40	3.6	40	16	4	2900	φ25	φ20
4	40HY-20	6.3	20	40	2.2	2900	Φ40	φ25
5	40HY-26	6.3	26	35	4	2900	Φ40	φ25
6	40HY-40	6.3	40	31	5.5	2900	Φ40	φ25
7	40HY-50	6.3	50	33	7.5	2900	Φ40	φ25
8	50HY-20	12.5	20	53	3	2900	Φ50	Φ40
9	50HY-30	12.5	30	50	4	2900	Φ50	Φ40
10	50HY-40	12.5	40	42	7.5	2900	Φ50	Φ32
11	50HY-50	12.5	50	48	11	2900	Φ50	Φ32

12	65HY-20	25	20	58	4	2900	Φ65	Φ50	0.5-5
13	65HY-30	25	30	55	5.5	2900	Φ65	Φ50
14	65HY-40	25	40	52	11	2900	Φ65	Φ40
15	65HY-50	25	50	50	15	2900	Φ65	Φ40
16	80HY-20	50	20	68	7.5	2900	Φ80	Φ65
17	80HY-25	50	25	66	11	2900	Φ80	Φ65
18	80HY-40	50	40	62	18.5	2900	Φ80	Φ50
19	80HY-50	50	50	64	22	2900	Φ80	Φ50
20	100HY-20	100	20	70	15	2900	Φ100	Φ80
21	100HY-40	100	40	69	22	2900	Φ100	Φ65
22	100HY-50	100	50	63	37	2900	Φ100	Φ65
備注：配四級電機時，流量為二級電機的一半，揚程為二級電機的1/4。
