KQGW型不銹鋼管道泵

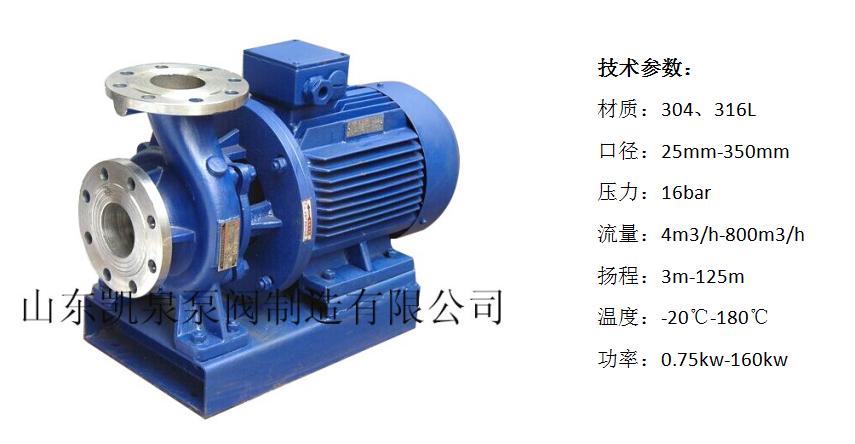

產品名稱: KQGW型不銹鋼管道泵
產品特點：結構緊湊，運行平穩，流量大，壽命長
歡迎詳詢：155-8936-8182 183-6632-5350

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹

KQGW型不銹鋼管道泵是吸收ISG技術，研制開發的新一代管道離心泵，能滿足用戶各種狹小場合的使用，設計科學合理，安裝使用方便，泵軸同心度及葉輪的動靜平衡精度高，保證了運行平穩、低噪。采用碳化硅/硬質合金機械密封，過流部分加厚能保證靜壓高的循環系統正常使用。

二、設計特點

1、運行平穩：泵軸的高同心度及葉輪優異的動平衡，保證平穩運行，高效、無振動。
2、滴水不漏：不同材質的機械密封，保證了不同介質輸送均無泄漏。
3、噪音低：采用進口軸承，確保水泵運轉平穩，基本實現無噪音。
4、故障率低：結構緊湊合理，整機無故障工作時間大大提高。
5、維修方便：更換密封、軸承、簡易方便。
6、占地更?。篕QGW泵為臥式結構，出口向上，方便管道安裝，直連式，節省空間。
7、適用范圍廣：過流部件根據輸送介質的理化性質可選鑄鐵、球鐵、304、316L等材質，亦可采取多種密封形式，充分適用于多種工況。

三、運用領域

1、輸送清水及物理化學性質類似于清水的其它液體，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、冷暖水循環增壓及設備配套。
2、輸送各類具有腐蝕性、粘度不高的液體，適用于石油、化工、新材料、冶金、電力、造紙、食品制藥和合成纖維等行業。
3、輸送汽油、煤油、柴油等易燃、易爆液體。

四、型號意義

KQGW65-160A
KQGW	凱泉臥式管道泵	65	泵法蘭為DN65
160	葉輪名義直徑	A	定制型

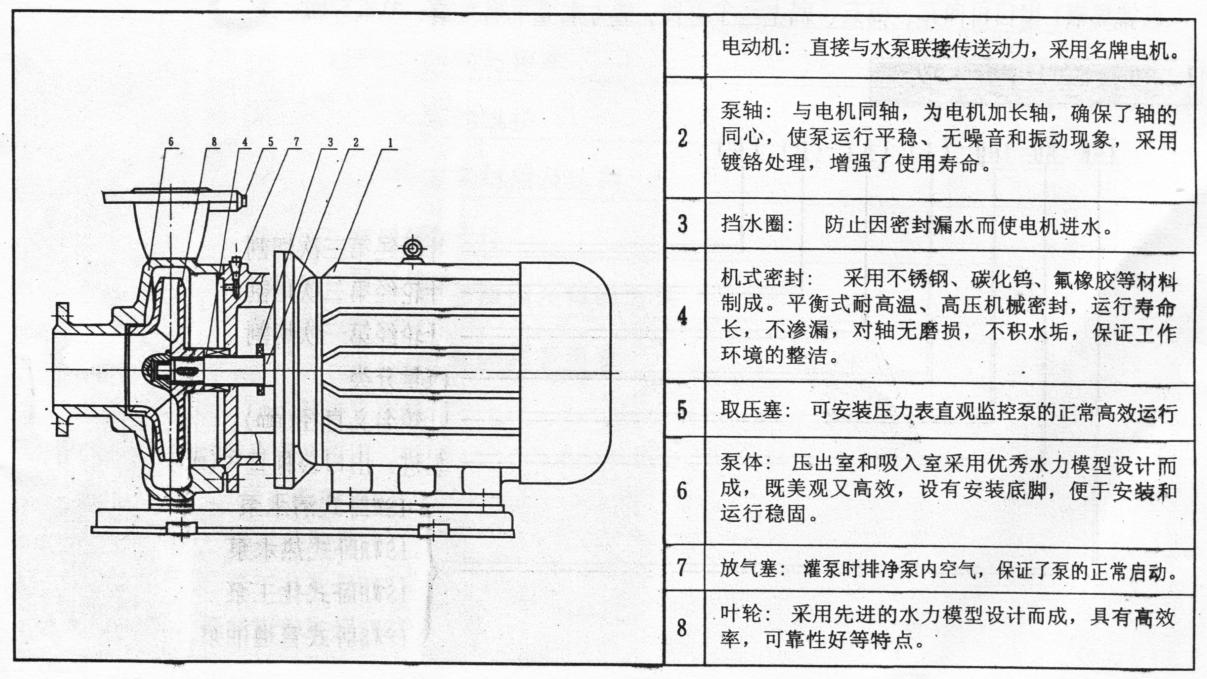

五、零件結構圖

六、性能表

表一??二級電機 ?轉速2900r/min

序號	型號	流量（m³/h）	揚程 ???（m）	效率（%）	電機功率 ????（KW）	必須汽蝕余量	轉速（r/min）
1	KQGW25-125	4	20	36	0.75	2.3	2900
2	KQGW25-160	4	32	32	1.5	2.3	2900
3	KQGW32-125	5	20	44	0.75	2.3	2900
4	KQGW32-160	5	32	44	1.5	2.3	2900
5	KQGW32-200	5	50	32	3	2.0	2900
6	KQGW40-100	6.3	12.5	54	0.75	2.3	2900
7	KQGW40-125	6.3	20	46	1.1	2.3	2900
8	KQGW40-160	6.3	32	40	2.2	2.3	2900
9	KQGW40-200	6.3	50	33	4	2.3	2900
10	KQGW40-250	6.3	80	28	7.5	2.3	2900

11	KQGW50-100	12.5	12.5	62	1.1	2.3	2900
12	KQGW50-125	12.5	20	58	1.5	2.3	2900
13	KQGW50-160	12.5	32	52	3	2.5	2900
14	KQGW50-200	12.5	50	46	5.5	2.5	2900
15	KQGW50-250	12.5	80	38	11	2.5	2900
16	KQGW65-100	25	12.5	69	1.5	2.5	2900
17	KQGW65-125	25	20	68	3	2.5	2900
18	KQGW65-160	25	32	63	4	2.5	2900
19	KQGW65-200	25	50	58	7.5	2.5	2900
20	KQGW65-250	25	80	50	15	2.5	2900
21	KQGW65-315	25	125	40	30	2.5	2900
22	KQGW80-100	50	12.5	73	3	3.0	2900

23	KQGW80-125	50	20	72.5	5.5	3.0	2900
24	KQGW80-160	50	32	71	7.5	3.0	2900
25	KQGW80-200	50	50	67	15	3.0	2900
26	KQGW80-250	50	80	59	22	3.0	2900
27	KQGW80-315	50	125	54	37	3.0	2900
28	KQGW100-100	100	12.5	76	5.5	4.5	2900
29	KQGW100-125	100	20	76	11	4.5	2900
30	KQGW100-160	100	32	76	15	4.5	2900
31	KQGW100-200	100	50	74	22	4.0	2900
32	KQGW100-250	100	80	69	37	4.0	2900
33	KQGW100-315	100	125	66	75	4.0	2900
34	KQGW125-100	160	12.5	82	11	4.0	2900
35	KQGW125-125	160	20	80	15	4.0	2900
36	KQGW125-160	160	32	78	22	4.0	2900

37	KQGW125-200	160	50	77	37	5.5	2900
38	KQGW125-250	160	80	75	50	5.0	2900
39	KQGW125-315	160	125	70	90	5.0	2900
40	KQGW150-125	160	20	76	15	4.0	2900
41	KQGW150-160	160	32	75	22	4.0	2900
42	KQGW150-200	160	50	77	37	3.0	2900
43	KQGW150-250	160	80	76	75	3.0	2900
44	KQGW150-315	160	125	74	110	3.0	2900

表二???四級電機 ?轉速1450r/min

序號	型號	流量（m³/h）	揚程 ???（m）	效率（%）	電機功率 ????（KW）	必須汽蝕余量	轉速（r/min）
1	KQGW80-100	25	3	68	0.75	2.8	1450
2	KQGW80-125	25	5	68	0.75	2.8	1450
3	KQGW80-160	25	8	67	1.5	2.8	1450
4	KQGW80-200	25	12.5	69	2.2	2.8	1450
5	KQGW80-250	25	20	68	3	2.8	1450
6	KQGW80-315	25	32	63	5.5	2.8	1450
7	KQGW100-100	50	3	69	0.75	2.8	1450
8	KQGW100-125	50	5	69	1.5	2.8	1450
9	KQGW100-160	50	8	72	2.2	2.8	1450
10	KQGW100-200	50	12.5	73	4	2.8	1450

11	KQGW100-250	50	20	72.5	5.5	2.8	1450
12	KQGW100-315	50	32	71	11	4.0	1450
13	KQGW125-125	100	5	74	2.2	3.0	1450
14	KQGW125-160	100	8	74	4	3.0	1450
15	KQGW125-200	100	12.5	76	7.5	3.0	1450
16	KQGW125-250	100	20	76	11	3.0	1450
17	KQGW125-315	100	32	76	15	3.0	1450
18	KQGW150-200	160	12.5	77	11	3.0	1450
19	KQGW150-250	160	20	81	15	3.0	1450
20	KQGW150-315	160	32	74	22	3.0	1450
21	KQGW150-400	160	50	71	37	3.0	1450
22	KQGW200-200	200	12.5	78	15	3.0	1450
23	KQGW200-250	200	20	79	18.5	3.0	1450

24	KQGW200-315	200	32	78	30	3.5	1450
25	KQGW200-400	200	50	75	45	3.5	1450
26	KQGW250-250	550	20	82	45	5.0	1450
27	KQGW250-315	550	32	80	75	5.5	1450
28	KQGW250-400	550	50	72	110	4.5	1450
29	KQGW300-250	720	20	83	55	6.0	1450
30	KQGW300-315	720	32	84	90	4.5	1450
31	KQGW300-400	720	50	80	132	5.5	1450
32	KQGW350-315	800	32	84	90	4.5	1450
33	KQGW350-400	800	50	83	160	4.5	1450
