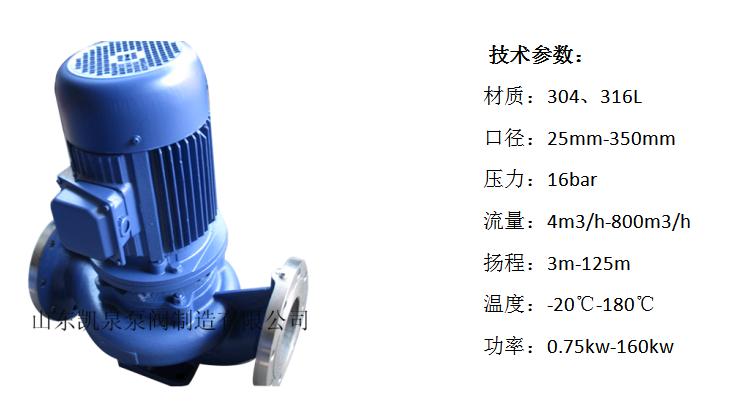

KQGL型不銹鋼管道泵

產品名稱: KQGL型不銹鋼管道泵
產品特點：結構緊湊，運行平穩，流量大，壽命長
歡迎詳詢：155-8936-8182 183-6632-5350

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹

KQGL型不銹鋼管道泵是吸收ISG技術，研制開發的新一代管道離心泵，能滿足用戶各種狹小場合的使用，設計科學合理，安裝使用方便，泵軸同心度及葉輪的動靜平衡精度高，保證了運行平穩、低噪。采用碳化硅/硬質合金機械密封，過流部分加厚能保證靜壓高的循環系統正常使用。

二、設計特點

1、運行平穩：泵軸的高同心度及葉輪優異的動平衡，保證平穩運行，高效、無振動。
2、滴水不漏：不同材質的機械密封，保證了不同介質輸送均無泄漏。
3、噪音低：采用進口軸承，確保水泵運轉平穩，基本實現無噪音。
4、故障率低：結構緊湊合理，整機無故障工作時間大大提高。
5、維修方便：更換密封、軸承、簡易方便。
6、占地更?。篕QGL泵為立式結構，進出口口徑相同，且位于同一中心線上，可直接安裝于管道之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
7、適用范圍廣：過流部件根據輸送介質的理化性質可選鑄鐵、球鐵、304、316L等材質，亦可采取多種密封形式，充分適用于多種工況。

三、運用領域

1、輸送清水及物理化學性質類似于清水的其它液體，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、冷暖水循環增壓及設備配套。
2、輸送各類具有腐蝕性、粘度不高的液體，適用于石油、化工、新材料、冶金、電力、造紙、食品制藥和合成纖維等行業。
3、輸送汽油、煤油、柴油等易燃、易爆液體。

四、型號意義

KQGL65-160A
KQGL	凱泉立式管道泵	65	泵法蘭為DN65
160	葉輪名義直徑	A	定制型

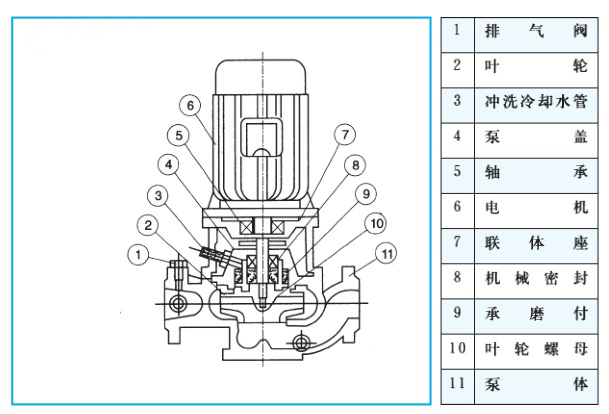

五、零件結構圖

六、性能表

表一??二級電機 ?轉速2900r/min

序號	型號	流量（m³/h）	揚程 ???（m）	效率（%）	電機功率 ????（KW）	必須汽蝕余量	轉速（r/min）
1	KQGL25-125	4	20	36	0.75	2.3	2900
2	KQGL25-160	4	32	32	1.5	2.3	2900
3	KQGL32-125	5	20	44	0.75	2.3	2900
4	KQGL32-160	5	32	44	1.5	2.3	2900
5	KQGL32-200	5	50	32	3	2.0	2900
6	KQGL40-100	6.3	12.5	54	0.75	2.3	2900
7	KQGL40-125	6.3	20	46	1.1	2.3	2900
8	KQGL40-160	6.3	32	40	2.2	2.3	2900
9	KQGL40-200	6.3	50	33	4	2.3	2900
10	KQGL40-250	6.3	80	28	7.5	2.3	2900

11	KQGL50-100	12.5	12.5	62	1.1	2.3	2900
12	KQGL50-125	12.5	20	58	1.5	2.3	2900
13	KQGL50-160	12.5	32	52	3	2.5	2900
14	KQGL50-200	12.5	50	46	5.5	2.5	2900
15	KQGL50-250	12.5	80	38	11	2.5	2900
16	KQGL65-100	25	12.5	69	1.5	2.5	2900
17	KQGL65-125	25	20	68	3	2.5	2900
18	KQGL65-160	25	32	63	4	2.5	2900
19	KQGL65-200	25	50	58	7.5	2.5	2900
20	KQGL65-250	25	80	50	15	2.5	2900
21	KQGL65-315	25	125	40	30	2.5	2900
22	KQGL80-100	50	12.5	73	3	3.0	2900

23	KQGL80-125	50	20	72.5	5.5	3.0	2900
24	KQGL80-160	50	32	71	7.5	3.0	2900
25	KQGL80-200	50	50	67	15	3.0	2900
26	KQGL80-250	50	80	59	22	3.0	2900
27	KQGL80-315	50	125	54	37	3.0	2900
28	KQGL100-100	100	12.5	76	5.5	4.5	2900
29	KQGL100-125	100	20	76	11	4.5	2900
30	KQGL100-160	100	32	76	15	4.5	2900
31	KQGL100-200	100	50	74	22	4.0	2900
32	KQGL100-250	100	80	69	37	4.0	2900
33	KQGL100-315	100	125	66	75	4.0	2900
34	KQGL125-100	160	12.5	82	11	4.0	2900
35	KQGL125-125	160	20	80	15	4.0	2900

36	KQGL125-160	160	32	78	22	4.0	2900
37	KQGL125-200	160	50	77	37	5.5	2900
38	KQGL125-250	160	80	75	50	5.0	2900
39	KQGL125-315	160	125	70	90	5.0	2900
40	KQGL150-125	160	20	76	15	4.0	2900
41	KQGL150-160	160	32	75	22	4.0	2900
42	KQGL150-200	160	50	77	37	3.0	2900
43	KQGL150-250	160	80	76	75	3.0	2900
44	KQGL150-315	160	125	74	110	3.0	2900

表二???四級電機 ?轉速1450r/min

序號	型號	流量（m³/h）	揚程 ???（m）	效率（%）	電機功率 ????（KW）	必須汽蝕余量	轉速（r/min）
1	KQGL80-100	25	3	68	0.75	2.8	1450
2	KQGL80-125	25	5	68	0.75	2.8	1450
3	KQGL80-160	25	8	67	1.5	2.8	1450
4	KQGL80-200	25	12.5	69	2.2	2.8	1450
5	KQGL80-250	25	20	68	3	2.8	1450
6	KQGL80-315	25	32	63	5.5	2.8	1450
7	KQGL100-100	50	3	69	0.75	2.8	1450
8	KQGL100-125	50	5	69	1.5	2.8	1450
9	KQGL100-160	50	8	72	2.2	2.8	1450
10	KQGL100-200	50	12.5	73	4	2.8	1450
11	KQGL100-250	50	20	72.5	5.5	2.8	1450
12	KQGL100-315	50	32	71	11	4.0	1450
13	KQGL125-125	100	5	74	2.2	3.0	1450

14	KQGL125-160	100	8	74	4	3.0	1450
15	KQGL125-200	100	12.5	76	7.5	3.0	1450
16	KQGL125-250	100	20	76	11	3.0	1450
17	KQGL125-315	100	32	76	15	3.0	1450
18	KQGL150-200	160	12.5	77	11	3.0	1450
19	KQGL150-250	160	20	81	15	3.0	1450
20	KQGL150-315	160	32	74	22	3.0	1450
21	KQGL150-400	160	50	71	37	3.0	1450
22	KQGL200-200	200	12.5	78	15	3.0	1450
23	KQGL200-250	200	20	79	18.5	3.0	1450

24	KQGL200-315	200	32	78	30	3.5	1450
25	KQGL200-400	200	50	75	45	3.5	1450
26	KQGL250-250	550	20	82	45	5.0	1450
27	KQGL250-315	550	32	80	75	5.5	1450
28	KQGL250-400	550	50	72	110	4.5	1450
29	KQGL300-250	720	20	83	55	6.0	1450
30	KQGL300-315	720	32	84	90	4.5	1450
31	KQGL300-400	720	50	80	132	5.5	1450
32	KQGL350-315	800	32	84	90	4.5	1450
33	KQGL350-400	800	50	83	160	4.5	1450
