IMC-NG型不銹鋼高溫磁力泵

產品名稱: IMC-NG型不銹鋼高溫磁力泵
產品特點：耐高溫，耐腐蝕，全密封，無泄漏
歡迎詳詢：155-8936-8182 183-6632-5350

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹

IMC-NG型不銹鋼高溫磁力泵是我公司基于CQB系列不銹鋼磁力泵和最近的國家化工行業標準進行設計研發的新型產品。在CQB系列磁力泵的基礎上深度改良和優化，加上多種新材料的運用，較明顯地提高了機泵效率和使用壽命，其突出特點為可長期穩定輸送高溫液體。

二、設計特點

IMC-NG型不銹鋼高溫磁力泵取消了傳統的后蓋結構，旋轉部件由單支撐改為雙支撐，對葉輪、泵軸、內外磁進行了優化。相比以往泵型，效率更高，可選范圍更廣，可適應工況更多。根據輸送介質的特性，該泵可選用304、316L、哈氏合金、鈦合金等各類材質。

三、運用領域

泵的過流部件采用不銹鋼（304、316L、哈氏合金、鈦合金等）制成，廣泛應用于石油、化工、制藥、電鍍、環保、水處理、國防等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備，是創建無泄漏、無污染文明車間的可靠選擇。

四、型號意義

IMC65-50-160NG
IMC	不銹鋼磁力驅動泵	65	泵進口法蘭為DN65
50	泵出口法蘭為DN50	160	葉輪名義直徑為160mm
NG	耐高溫型

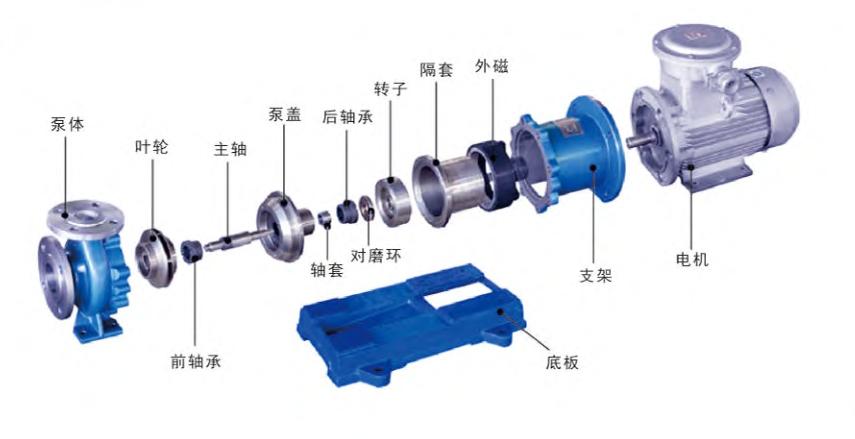

五、零件示意圖

六、性能表

序號	型號	流量（m³/h）	揚程	電機功率（KW）	汽蝕余量 (m)	口徑		轉速（r/min）
序號	型號	流量（m³/h）	揚程	電機功率（KW）	汽蝕余量 (m)	進口	出口	轉速（r/min）
1	IMC32-20-125NG	3.6	20	1.5	3	32	20	2900
2	IMC32-20-160NG	3.6	32	2.2	3	32	20	2900
3	IMC32-20-200NG	3.6	50	4	3	32	20	2900
4	IMC40-25-125NG	6.3	20	2.2	3.5	40	25	2900
5	IMC40-25-160NG	6.3	32	3	3.5	40	25	2900
6	IMC40-25-200NG	6.3	50	5.5	3.5	40	25	2900
7	IMC40-25-250NG	6.3	80	11/15	3.5	40	25	2900
8	IMC50-32-125NG	12.5	20	3	3.5	50	32	2900
9	IMC50-32-160NG	12.5	32	4	3.5	50	32	2900
10	IMC50-32-200NG	12.5	50	7.5	3.5	50	32	2900
11	IMC50-32-250NG	12.5	80	15	3.5	50	32	2900
12	IMC65-50-125NG	25	20	4	4	65	50	2900
13	IMC65-50-160NG	25	32	7.5	4	65	50	2900
14	IMC65-40-200NG	25	50	15	4	65	40	2900
15	IMC65-40-250NG	25	80	22	4	65	40	2900

16	IMC80-65-125NG	50	20	7.5	4	80	65	2900
17	IMC80-65-160NG	50	30	15	4	80	65	2900
18	IMC80-50-200NG	50	50	22	4	80	50	2900
19	IMC80-50-250NG	50	80	37	4	80	50	2900
20	IMC100-80-125NG	100	20	15	5	100	80	2900
21	IMC100-80-160NG	100	32	22	5	100	80	2900
22	IMC100-65-200NG	100	50	37	5	100	65	2900

23	IMC100-65-250NG	100	80	55	5	100	65	2900
24	IMC125-100-160NG	160	32	37	5	125	100	2900
25	IMC125-100-200NG	160	50	45	5	125	100	2900
26	IMC150-125-200NG	200	50	55	5.5	150	125	2900
若所需參數超出此范圍，我廠可根據用戶要求予以調整
