NGKF型耐腐耐磨耐高溫離心泵

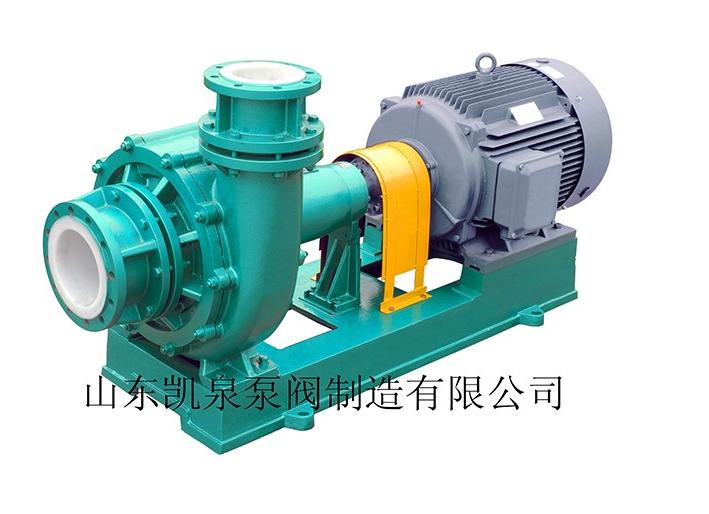

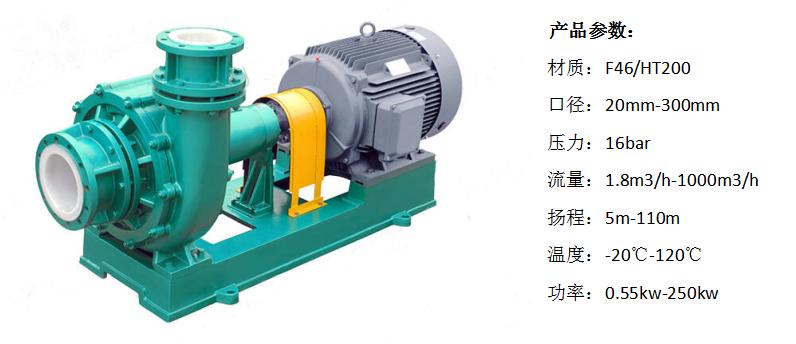

產品名稱: NGKF型耐腐耐磨耐高溫離心泵
產品特點：耐腐耐磨，抗壓能力強，耐高溫
歡迎詳詢：155-8936-8182 183-6632-5350

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹

NGKF型耐腐耐磨耐高溫離心泵是我公司根據客戶需求，采用國外進口的高強度耐高溫塑料，優化了水力模型并改良設計了機械密封的新一代防腐離心泵，集合了IHF型氟塑料離心泵和UHB-ZK型砂漿泵的優點，適用范圍更廣。

二、設計特點

NGKF型耐腐耐磨耐高溫離心泵是我公司結合多年的行業經驗和市場調研，過流部件采用耐腐耐磨耐高溫塑料合金制造，該泵具有優異的耐磨性、耐腐蝕性、耐高溫性、耐沖擊性，并創新設計了新型機械密封。該泵針對不同領域可選擇動力密封、單端面機械密封、集裝式機械密封，并可設置冷卻、沖洗或密封液系統

三、運用領域

QZF型氟塑料強力自吸泵廣泛適用于：污水處理，酸洗工藝、制酸制堿、化工、農藥、造紙、電子等行業。尤其是液位低于泵入口需要自吸進行輸送的各類酸堿腐蝕性液體。

四、選型

主體材質：常規泵型主體材質為耐腐耐磨耐高溫塑料合金制造。耐溫范圍-20～200℃（150℃以上需要定制）。
葉輪結構：常規泵型葉輪為半開式，適合液體中含顆粒雜質或結晶等情況。
機械密封：設計為K型動力密封、單端面機械密封、集裝式機械密封三種密封結構，能適應各種工況。
性能選配：
①耐高溫材質 ???②保溫泵體 ??③膜片式聯軸器
④電機指定品牌，或變頻電機
⑤欠載/過載/缺相保護器
?⑥如有其它要求，請聯系我公司銷售部門

五、型號意義

NGKF65-50-160 K/J/SJ
NG	耐磨耐高溫	K	山東凱泉產品代號
F	耐腐蝕塑料	65	泵進口法蘭為DN65
50	泵進口法蘭為DN50	160	葉輪名義直徑為160mm
K/J/SJ	密封形式

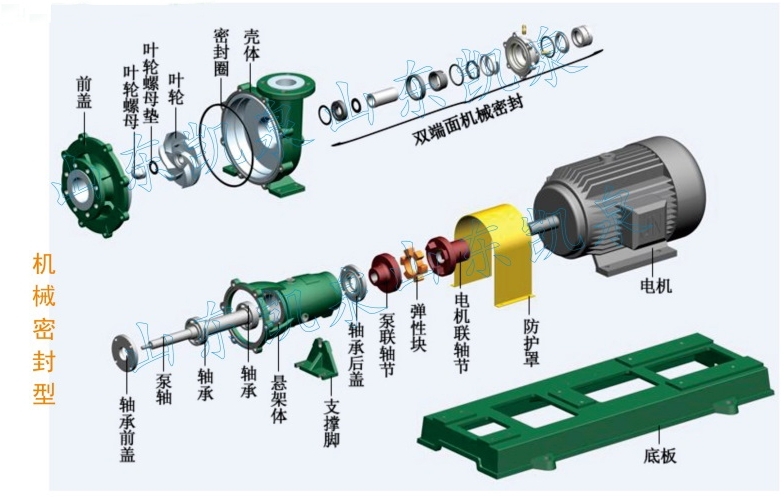

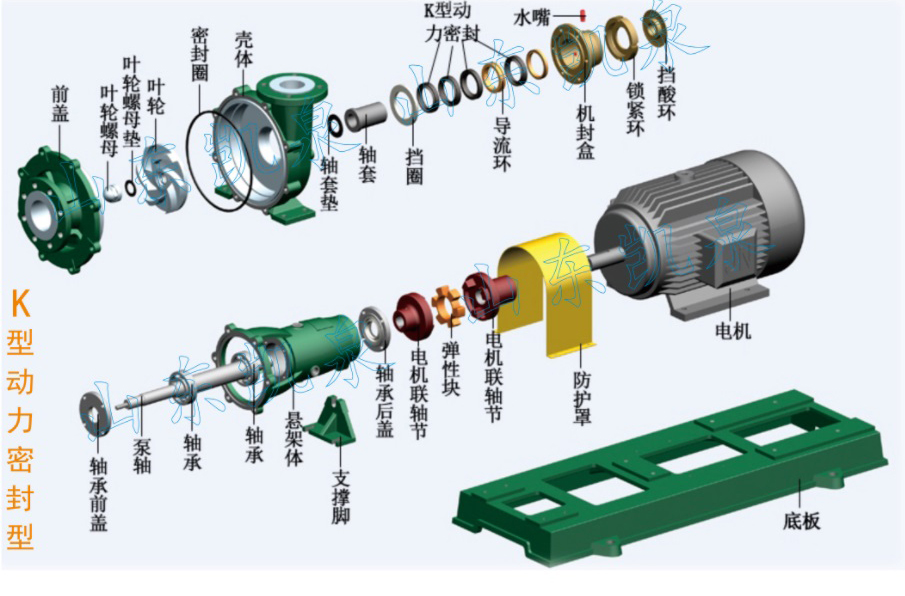

六、零件示意圖

七、性能表

表一 ??二級電機 ?2900r/min

序號	型號	轉速=2900r/min ???介質密度=1000kg/m³
		流量（m³/h）	揚程	效率（%）	電機功率（KW）	汽蝕余量 ?（m）	口徑
							進口	出口
1	NGKF25-20-125	1.5	22	32	1.1	2.5	φ25	φ20
		1.8	20
		3	18
2	NGKF25-20-160	1.5	34	30	2.2	2.5	φ25	φ20
		1.8	32
		3	30
3	NGKF25-20-200	1.5	52	23	4	2.5	φ25	φ20
		1.8	50
		3	48
4	NGKF25-20-250	1.5	82	18	7.5	2.5	φ25	φ20
		1.8	80
		3	78
5	NGKF32-25-125	2.5	22	38	1.5	2.5	φ32	φ25
		3.6	20
		5	18
6	NGKF32-25-160	2.5	34	39	2.2	2.5	φ32	φ25
		3.6	32
		5	30
7	NGKF32-25-200	2.5	52	35	4	2.5	φ32	φ25
		3.6	50
		5	48
8	NGKF32-25-250	2.5	82	34	7.5	2.5	φ32	φ25
		3.6	80
		5	78
8	NGKF40-32-125	4	22	38	2.2	3	φ40	Φ32
		6.3	20
		8	18
9	NGKF40-32-160	4	34	31	3	3	φ40	Φ32
		6.3	32
		8	30

10	NGKF40-32-200	4	52	23	5.5	3	φ40	Φ32
		6.3	50
		8	48
11	NGKF40-32-250	4	82	24	11	3	φ40	φ32
		6.3	80
		8	78
12	NGKF50-40-125	8	22	52	3	3	φ50	Φ40
		12.5	20
		15	18
13	NGKF50-40-160	8	34	47	4	3	φ50	Φ40
		12.5	32
		15	30
14	NGKF50-40-200	8	52	40	7.5	3	φ50	Φ40
		12.5	50
		15	48
15	NGKF50-40-250	8	82	34	15	3	φ50	Φ40
		12.5	80
		15	78
16	NGKF50-40-315	8	115	35	30	3	φ50	Φ40
		12.5	110
		15	105
17	NGKF65-50-125	15	22	61	4	3.5	φ65	φ50
		25	20
		30	18
18	NGKF65-50-160	15	34	56	7.5	3.5	φ65	φ50
		25	32
		30	30

19	NGKF65-50-200	15	52	51	11	3.5	φ65	Φ50
		25	50
		30	48
20	NGKF65-50-250	15	82	48	22	3.5	φ65	Φ50
		25	80
		30	78
21	NGKF65-50-315	15	115	40	30	3.5	φ65	Φ50
		25	110
		30	105
22	NGKF80-65-125	35	22	65	7.5	4	φ80	φ65
		50	20
		60	18

23	NGKF80-65-160	35	34	60	15	4	φ80	φ65
		50	32
		60	30
24	NGKF80-65-200	35	52	55	18.5	4	φ80	φ50
		50	50
		60	48
25	NGKF80-65-250	35	82	56	30	4	φ80	Φ65
		50	80
		60	78
26	NGKF80-65-315	35	115	50	37	4	φ80	Φ65
		50	110
		60	105
27	NGKF100-80-125	65	22	65	15	4.5	φ100	φ80
		100	20
		110	18
28	NGKF100-80-160	65	34	70	18.5	4.5	φ100	φ80
		100	32
		120	30
29	NGKF100-80-200	65	52	68	30	4.5	φ100	Φ80
		100	50
		120	48
30	NGKF100-65-250	65	82	65	45	4.5	φ100	φ65
		100	80
		120	78

31	NGKF125-100-125	120	24	60	18.5	5	Φ125	Φ100
		150	20
		180	16
32	NGKF125-100-160	100	38	58	30	5	φ125	Φ100
		160	32
		180	26
33	NGKF125-100-200	120	45	55	45	5	φ125	φ100
		150	40
		180	35
34	NGKF125-100-250	120	75	68	90	5	φ125	φ100
		150	70
		180	65
若所需參數超出此范圍，我廠可根據用戶要求予以調整

備注：
1.當輸送介質密度超過1250kg/m3 時，建議適當增加配套電機的功率。
2.當輸送介質含有 HF 酸或一些特殊介質時，須針對具體介質更換特定配件。
3.可輸送帶有少量顆粒含量及結晶的介質（≤5%）禁止輸送會產生大量氣泡的介質。
4.液體粘度對泵性能的影響：當液體粘度發生變化時，泵的性能也有所變化。
5.允許自吸高度可按公式：清水時自吸 5m/介質密度=自吸高度

表二 ??四級電機 ?1450r/min

序號	型號	轉速=1450r/min ???介質密度=1000kg/m³
		流量（m³/h）	揚程	效率（%）	電機功率（KW）	汽蝕余量 ?（m）	口徑
							進口	出口
1	NGKF25-20-125	0.75	5.5	17	0.55	2.5	φ25	φ20
		1	5
		1.5	4.5
2	NGKF25-20-160	0.75	8.5	18	0.55	2.5	φ25	φ20
		1	8
		1.5	7.5
3	NGKF25-20-200	0.75	13	18	0.75	2.5	φ25	φ20
		1	12.5
		1.5	12
4	NGKF25-20-250	0.75	20.5	16	2.2	2.5	φ25	φ20
		1	20
		1.5	19.5
5	NGKF32-25-125	1.2	5.5	38	0.75	2.5	φ32	φ25
		1.8	5
		2.5	4.5
6	NGKF32-25-160	1.2	8.5	39	0.75	2.5	φ32	φ25
		1.8	8
		2.5	7.5
7	NGKF32-25-200	1.2	13	18	1.1	2.5	φ32	φ25
		1.8	12.5
		2.5	12
8	NGKF32-25-250	1.2	20.5	19	2.2	2.5	φ32	φ25
		1.8	20
		2.5	19.5

8	NGKF40-32-125	2	5.5	28	0.75	3	φ40	Φ32
		3.6	5
		4	4.5
9	NGKF40-32-160	2	8.5	31	0.75	3	φ40	Φ32
		3.6	8
		4	7.5
10	NGKF40-32-200	2	13	23	0.75	3	φ40	Φ32
		3.6	12.5
		4	12
11	NGKF40-32-250	2	20.5	20	1.1	3	φ40	φ32
		3.6	20
		4	19.5
12	NGKF50-40-125	4	5.5	52	1.1	3	φ50	Φ40
		6.3	5
		8	4.5
13	NGKF50-40-160	4	8.5	47	1.1	3	φ50	Φ40
		6.3	8
		8	7.5

14	NGKF50-40-200	4	13	40	2.2	3	φ50	Φ40
		6.3	12.5
		8	12
15	NGKF50-40-250	4	20.5	34	3	3	φ50	Φ40
		6.3	20
		8	19.5
16	NGKF50-40-315	4	33	50	5.5	3	φ50	Φ40
		6.3	32
		8	27
17	NGKF65-50-125	8	5.5	61	1.5	3.5	φ65	φ50
		12.5	5
		15	4.5
18	NGKF65-50-160	8	8.5	56	1.5	3.5	φ65	φ50
		12.5	8
		15	7.5
19	NGKF65-50-200	8	13	51	3	3.5	φ65	Φ50
		12.5	12.5
		15	12
20	NGKF65-50-250	8	20.5	48	5.5	3.5	φ65	Φ50
		12.5	20
		15	19.5

21	NGKF65-50-315	8	34	40	7.5	3.5	φ65	Φ50
		12.5	32
		15	30
22	NGKF80-65-125	18	5.5	65	2.2	4	φ80	φ65
		25	5
		30	4.5
23	NGKF80-65-160	18	8.5	64	3	4	φ80	φ65
		25	8
		30	7.5
24	NGKF80-65-200	18	13	63	4	4	φ80	Φ65
		25	12.5
		30	12
25	NGKF80-65-250	18	20.5	56	5.5	4	φ80	Φ65
		25	20
		30	19.5
26	NGKF80-65-315	18	34	50	11	4	φ80	Φ65
		25	32
		35	30
27	NGKF100-80-125	35	5.5	65	3	4.5	φ100	φ80
		50	5
		55	4.5
28	NGKF100-80-160	35	8.5	70	3	4.5	φ100	φ80
		50	8
		60	7.5

29	NGKF100-80-200	35	13	68	5.5	4.5	φ100	Φ80
		50	12.5
		60	12
30	NGKF100-80-250	35	20.5	65	7.5	4.5	φ100	Φ80
		50	20
		60	19.5
31	NGKF100-80-315	35	33	46	15	4.5	φ100	Φ80
		50	32
		60	30
32	NGKF100-80-400	35	52	42	22	5	φ100	Φ80
		50	50
		60	48
33	NGKF125-100-125	70	8	50	11	5	Φ125	Φ100
		100	6
		120	4

34	NGKF125-100-160	50	10	64	11	5	φ125	Φ100
		80	8
		90	6
35	NGKF125-100-200	60	14	65	15	5	φ125	φ100
		100	12.5
		110	11
36	NGKF125-100-250	60	20	65	22	5	φ125	φ100
		100	18
		110	16
37	NGKF125-100-315	60	34	60	30	5	φ125	φ100
		100	32
		120	31
38	NGKF125-100-400	60	52	75	37	5	φ125	φ100
		100	50
		120	48
39	NGKF150-125-250	120	22	65	30	5	φ150	φ125
		200	20
		240	18
40	NGKF150-125-315	120	34	63	45	5	φ150	φ125
		200	32
		240	30
41	NGKF150-125-400	120	53	62	75	6	φ150	φ125
		200	50
		240	48

42	NGKF200-150-250	240	22	63	55	6	Φ200	φ150
		400	20
		480	18
43	NGKF200-150-315	240	35	64	75	6	Φ200	φ150
		400	32
		480	29
44	NGKF200-150-400	240	55	62	110	6	Φ200	φ150
		400	50
		480	45
45	NGKF250-200-250	500	22	60	75	7	Φ250	Φ200
		650	20
		750	18
46	NGKF250-200-315	500	34	60	90	7	Φ250	Φ200
		650	32
		750	29

47	NGKF250-200-400	500	55	72	160	7	Φ250	Φ200
		650	50
		750	42
48	NGKF300-250-315	800	35	70	220	7	Φ300	Φ250
		1000	32
		1200	26
49	NGKF300-250-400	800	55	78	250	7	Φ300	Φ250
		1000	50
		1200	42
若所需參數超出此范圍，我廠可根據用戶要求予以調整
備注： 1.當輸送介質密度超過1250kg/m3 時，建議適當增加配套電機的功率。 2.當輸送介質含有 HF 酸或一些特殊介質時，須針對具體介質更換特定配件。 3.可輸送帶有少量顆粒含量及結晶的介質（≤5%），禁止輸送會產生大量氣泡的介質。 4.液體粘度對泵性能的影響：當液體粘度發生變化時，泵的性能也有所變化。 5.允許自吸高度可按公式：清水時自吸 5m/介質密度=自吸高度
