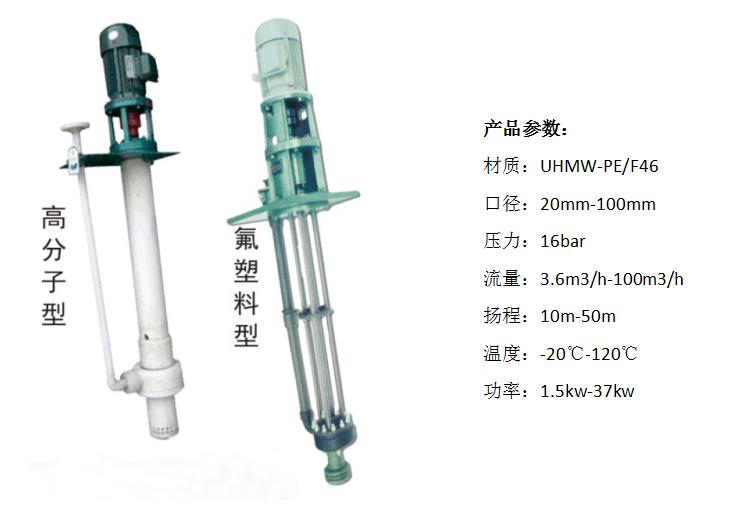

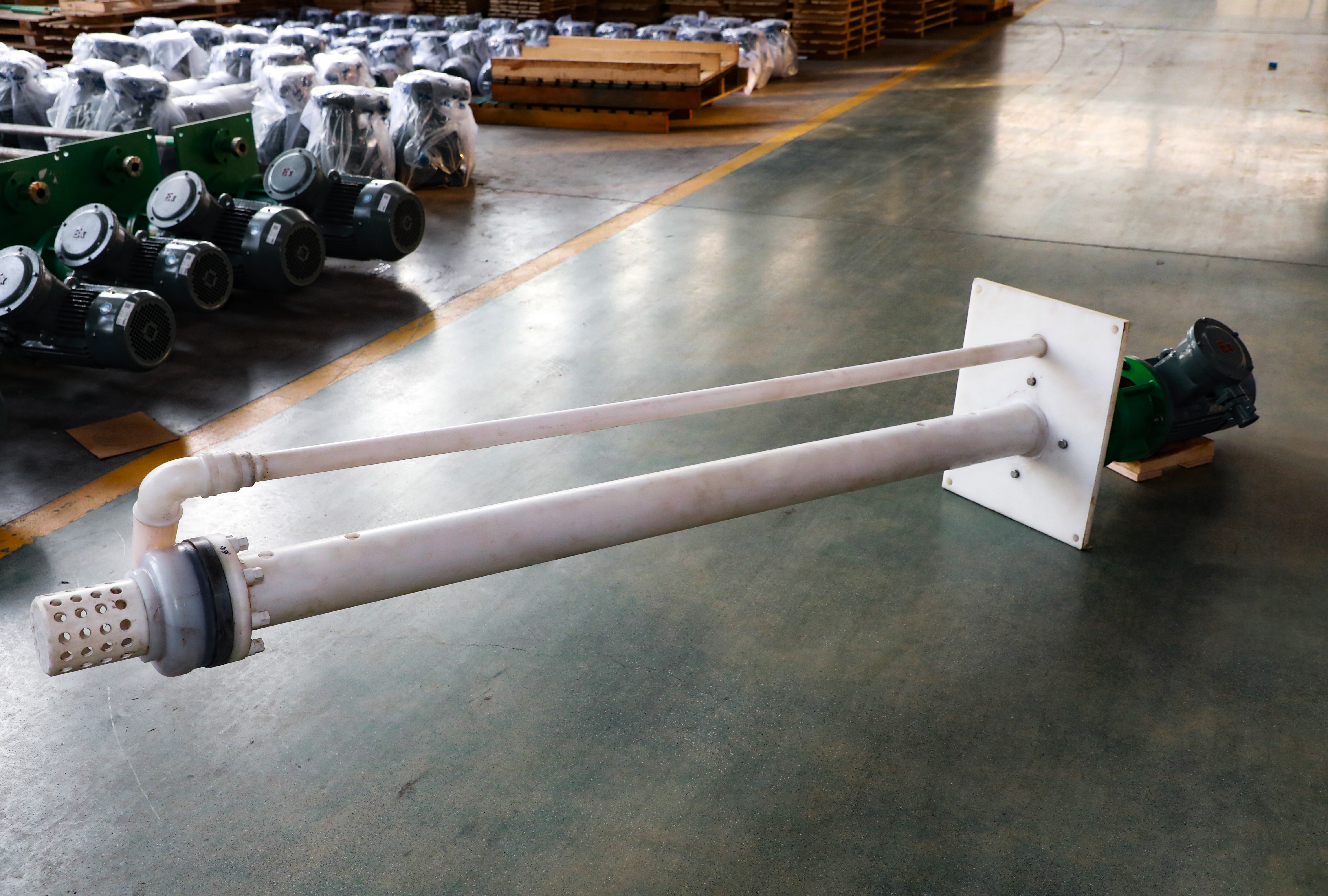

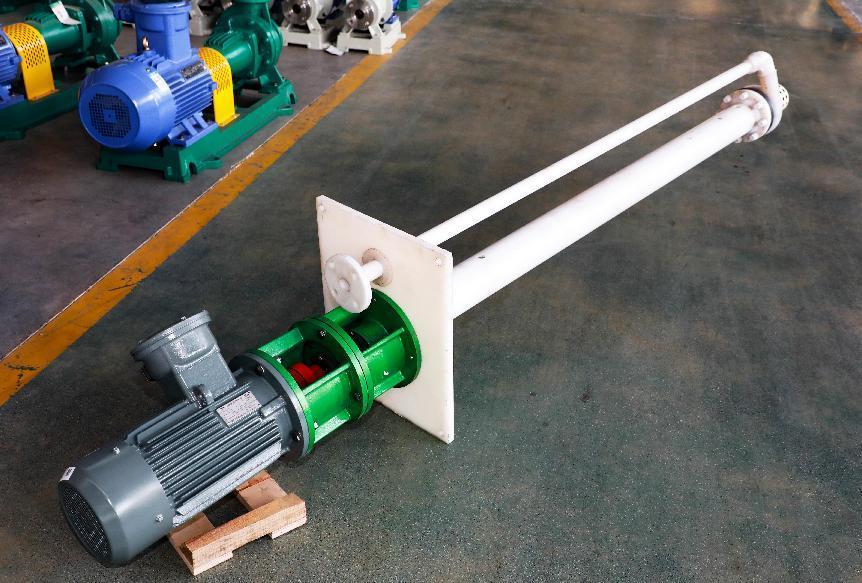

FY型氟塑料液下泵

產品名稱: FY型氟塑料液下泵
產品特點：免維護，低能耗，適用范圍廣
歡迎詳詢：155-8936-8182 183-6632-5350

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹

FY型氟塑料液下泵（以下簡稱液下泵）為單級單吸式離心泵，是將葉輪、泵體等過流部件浸沒于被輸送物料當中，與電機連軸的立式泵。過流部件采用性能優異的超高分子量聚乙烯（UHMW-PE）或氟塑料（F46）整體模壓而成，具有優異的耐磨性、耐溫性、耐沖擊性、機械穩定性，同時還具有優良的耐腐蝕性能。液下泵根據伸入容器長度的不同需要而制成

二、設計特點

1、葉輪和傳動軸等受力部分為金屬嵌件，外包塑料（緊襯和松襯工藝，材料分為：氟塑料、超高分子聚乙烯、聚丙烯等），扭矩強勁，耐腐蝕性優越。

2、軸承和其他滑動部件均采用陶瓷，可用來輸送大多數化學液體。

3、泵體全浸沒在液體中，沒有倒灌和泄露的煩惱。

三、運用領域

1、有色金屬濕法冶煉業：特別適用于鉛、鋅、金、銀、銅、錳、鈷、稀土等濕法冶煉中的各種酸液、堿液、腐蝕性礦漿、電解液、廢酸、污水等介質的輸送。

2、硫酸磷肥業：稀酸、母液、含硅膠的氟硅酸、磷酸料漿等介質的輸送。

3、水處理環保業：可輸送各種帶雜質的污水。

4、農藥、染料、精細化工業：可輸送含溶劑的酸、堿液體、混合酸，還可輸送含溶劑的料漿及含溶劑的酸、堿性料漿。

四、型號意義

65FY-30
65	泵吸入口直徑65mm	FY	塑料液下泵
30	揚程30m

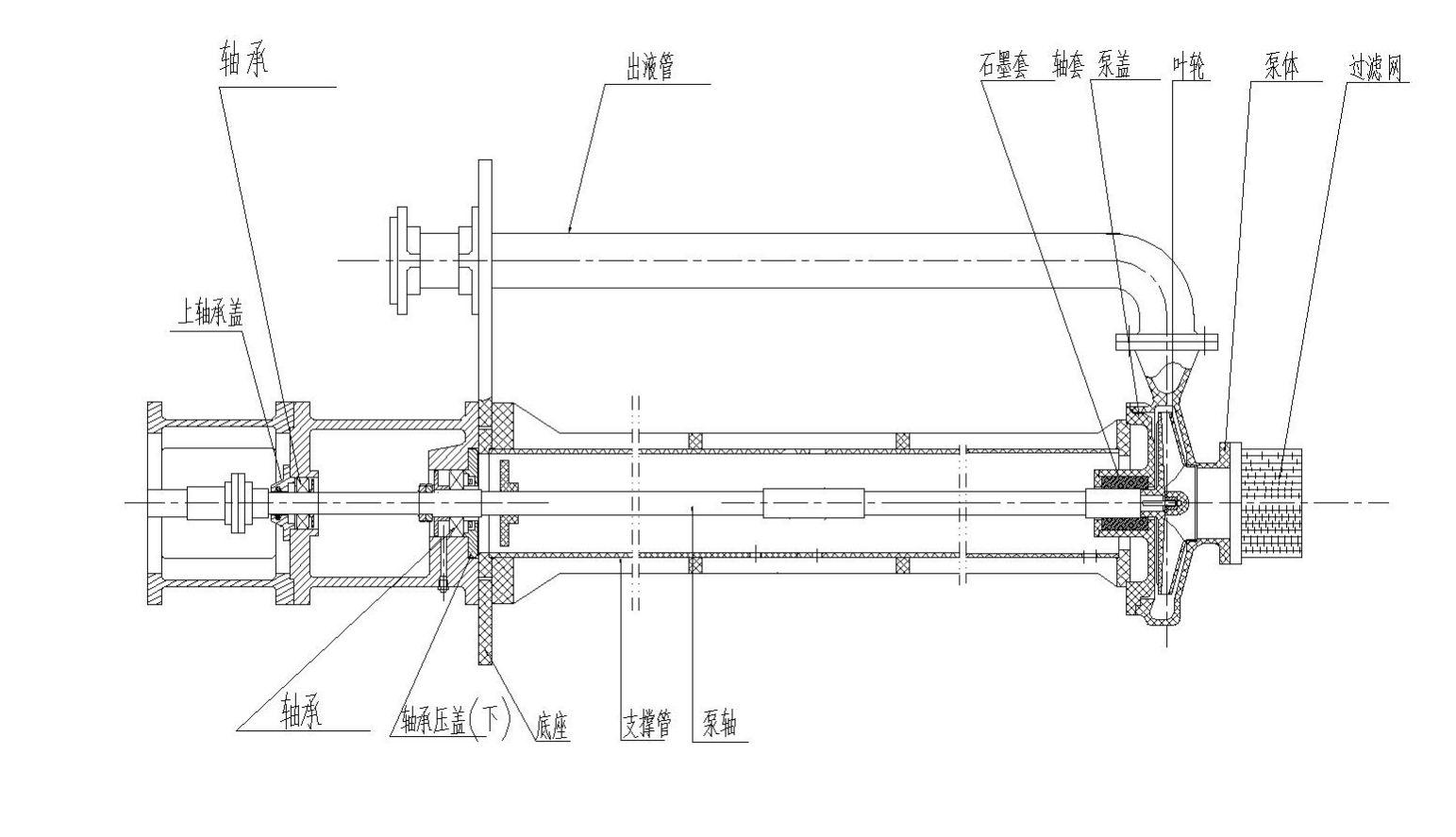

五、產品結構圖

六、性能表

序號	型號	流量（m³/h）	揚程	效率（%）	電機功率（KW）	轉速（r/min）	進口	出口	液下深度
1	25FY-10	3.6	10	22	1.5	2900	φ25	φ20	0.5-3
2	25FY-25	3.6	25	21	3	2900	φ25	φ20
3	25FY-40	3.6	40	16	4	2900	φ25	φ20
4	40FY-20	6.3	20	40	2.2	2900	Φ40	φ25
5	40FY-26	6.3	26	35	4	2900	Φ40	φ25
6	40FY-40	6.3	40	31	5.5	2900	Φ40	φ25
7	40FY-50	6.3	50	33	7.5	2900	Φ40	φ25
8	50FY-20	12.5	20	53	3	2900	Φ50	Φ40
9	50FY-30	12.5	30	50	4	2900	Φ50	Φ40
10	50FY-40	12.5	40	42	7.5	2900	Φ50	Φ32
11	50FY-50	12.5	50	48	11	2900	Φ50	Φ32
12	65FY-20	25	20	58	4	2900	Φ65	Φ50

13	65FY-30	25	30	55	5.5	2900	Φ65	Φ50	0.5-3
14	65FY-40	25	40	52	11	2900	Φ65	Φ40
15	65FY-50	25	50	50	15	2900	Φ65	Φ40
16	80FY-20	50	20	68	7.5	2900	Φ80	Φ65
17	80FY-25	50	25	66	11	2900	Φ80	Φ65
18	80FY-40	50	40	62	18.5	2900	Φ80	Φ50
19	80FY-50	50	50	64	22	2900	Φ80	Φ50
20	100FY-20	100	20	70	15	2900	Φ100	Φ80
21	100FY-40	100	40	69	22	2900	Φ100	Φ65
22	100FY-50	100	50	63	37	2900	Φ100	Φ65
備注：配四級電機時，流量為二級電機的一半，揚程為二級電機的1/4。
