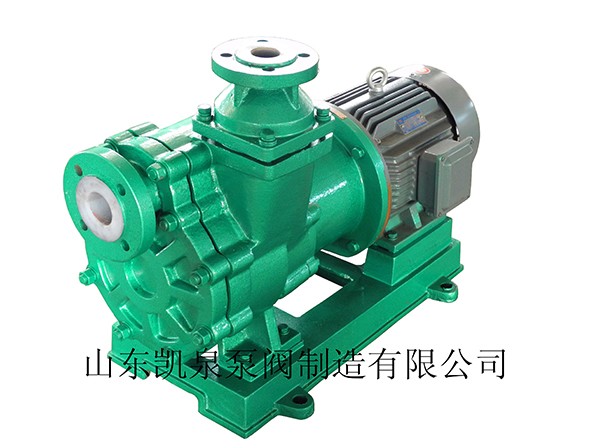

ZMD型氟塑料磁力自吸泵

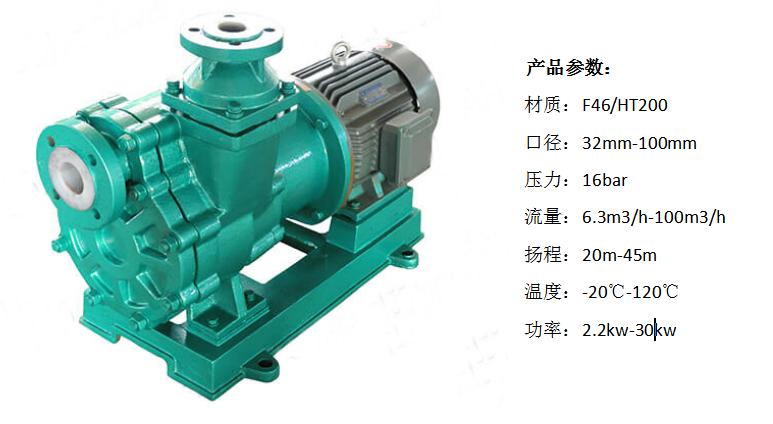

產品名稱: ZMD型氟塑料磁力自吸泵
產品特點：氣密性強，耐酸耐堿，性能穩定
歡迎詳詢：155-8936-8182 183-6632-5350

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹

ZMD型氟塑料磁力自吸泵是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞，采用外混式軸向回水結構設計，就是電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等組成。

二、設計特點

ZMD型氟塑料磁力自吸泵是我公司結合多年的行業經驗和市場調研，在傳統氟塑料磁力泵的基礎上進行深度改良和優化，吸取磁力泵與自吸泵各有的特性，該泵集合了磁力泵的所有優良特性，且更大的優勢是可以自吸，一般自吸高度可達2-4米，充分結合了自吸泵和磁力泵的所有優點，既具有自吸功能，又取消了軸封，利用磁力耦合間接傳動，消除了滴漏的現象。

三、運用領域

ZMD型氟塑料磁力自吸泵廣泛適用于：石油化工、有色金屬冶煉農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子成箔等行業吸取輸送低于泵安裝位置以下的腐蝕性液體。

四、選型

1、液體當中硬質固體顆粒含量不宜過多；
2、對于易結晶的液體，需考慮管路保溫措施，以及抗結晶的密封件；
3、泵進出口管路均需安裝閥門，入口管路閥門正常全開，一般檢修時關閉。出口管路閥門用于調節流量，且出口管路應當裝止回閥，如未裝止回閥，停泵前需先關閉出口管路閥門，防止水錘對機泵造成破壞；
4、長期運行流量應當在機泵額定流量的35%～110%，過高或過低均會影響機泵使用壽命；
5、輸送介質密度超過1250kg/m³（不同機泵稍有區別）時，需告知我公司銷售部門，需要調整配套電機功率；
6、輸送介質的成分應當告知我公司銷售部門，以便選配更為合適的機封和材質。

五、型號意義

50ZMD-32F
F	泵過流部件為氟塑料	ZMD	磁力自吸式泵
50	泵進口法蘭為DN50	32	泵揚程

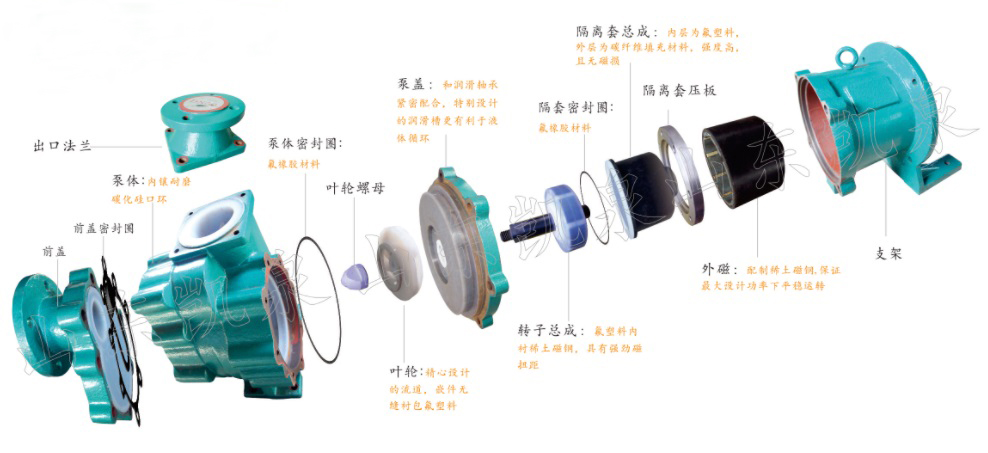

六、零件示意圖

七、性能表

序號	型號	轉速=2900r/min ?介質密度=1000kg/m³
		流量（m³/h）	揚程 ???（m）	效率 ??（%）	自吸高度	自吸時間	電機功率	口徑
		流量（m³/h）	揚程 ???（m）	效率 ??（%）	自吸高度	自吸時間	電機功率	進口	出口
1	40ZMD-20F	6.3	20	46	3	150	2.2	φ40	φ32
2	40ZMD-32F	6.3	32	43	3	150	4	φ40	φ32
3	50ZMD-20F	12.5	20	50	3	150	3	φ50	φ40
4	50ZMD-32F	12.5	32	46	3	150	5.5	φ50	φ40
5	50ZMD-45F	12.5	45	42	3	150	7.5	φ50	φ40
6	65ZMD-20F	25	20	55	3	150	5.5	φ65	φ50
7	65ZMD-32F	25	32	48	3	150	7.5	φ65	φ50
8	65ZMD-45F	25	45	45	3	150	11	φ65	φ50
9	80ZMD-20F	50	20	57	3	180	7.5	φ80	φ65
10	80ZMD-32F	50	32	52	3	180	11	φ80	φ65
11	80ZMD-45F	50	45	50	3	180	18.5	φ80	φ65
12	100ZMD-20F	100	20	66	3	200	15	φ100	φ80

13	100ZMD-32F	100	32	60	3	200	18.5	φ100	φ80
14	100ZMD-45F	100	45	55	3	200	30	φ100	φ80
若所需參數超出此范圍，我廠可根據用戶要求予以調整
備注： 1.當輸送介質密度超過1250kg/m3 時，建議適當增加配套電機的功率。 2.當輸送介質含有 HF 酸或一些特殊介質時，須針對具體介質更換特定配件。 3.可輸送帶有少量顆粒含量及結晶的介質（≤5%），禁止輸送會產生大量氣泡的介質。 4.液體粘度對泵性能的影響：當液體粘度發生變化時，泵的性能也有所變化。 5.允許自吸高度可按公式：清水時自吸 5m/介質密度=自吸高度
