QZF型氟塑料強力自吸泵

產品名稱: QZF型氟塑料強力自吸泵
產品特點：吸力強勁，耐酸耐堿，應用廣泛
歡迎詳詢：155-8936-8182 183-6632-5350

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹

QZF型氟塑料強力自吸泵，突破了傳統自吸泵受氟塑料襯里模壓工藝的限制，將儲液腔、氣液分離室與蝸殼流道制成一體，擁有較大的氣液分離室、通暢的回流通道，進口設計有先進可靠的止回閥，高低壓區密封可靠，排氣時間明顯縮短、進口抽空力強，大幅提升了自吸性能，其自吸高度可達5米(常壓清水時)。

二、設計特點

QZF型氟塑料強力自吸泵過流部件均采用氟塑料制成，本產品設計有灌液、放液孔，免除了安裝時預留注液管閥等不便因素，最大限度滿足了用戶各種工況下的需求，免去了普通離心泵須倒灌安裝、灌引水、裝底閥等不便因素，是大流量、強腐蝕、液位差高自吸工況的理想用泵。

三、運用領域

QZF型氟塑料強力自吸泵廣泛適用于：污水處理，酸洗工藝、制酸制堿、化工、農藥、造紙、電子等行業。尤其是液位低于泵入口需要自吸進行輸送的各類酸堿腐蝕性液體。

四、選型

1、液體當中硬質固體顆粒含量不宜過多高溫材質
2、對于易結晶的液體，需考慮管路保溫措施，以及抗結晶的密封件；
3、泵進出口管路均需安裝閥門，入口管路閥門正常全開，一般檢修時關閉。出口管路閥門用于調節流量，且出口管路應當裝止回閥，如未裝止回閥，停泵前需先關閉出口管路閥門，防止水錘對機泵造成破壞；
4、長期運行流量應當在機泵額定流量的35%～110%，過高或過低均會影響機泵使用壽命；
5、輸送介質密度超過1250kg/m3（不同機泵稍有區別）時，需告知我公司銷售部門，需要調整配套電機功率；
6、輸送介質的成分應當告知我公司銷售部門，以便選配更為合適的機封和材質。

五、型號意義

65QZF-30L
QZ	強力自吸離心泵	F	泵過流部件為氟塑料
65	泵進口法蘭為DN65	30	泵揚程
L	長支架型

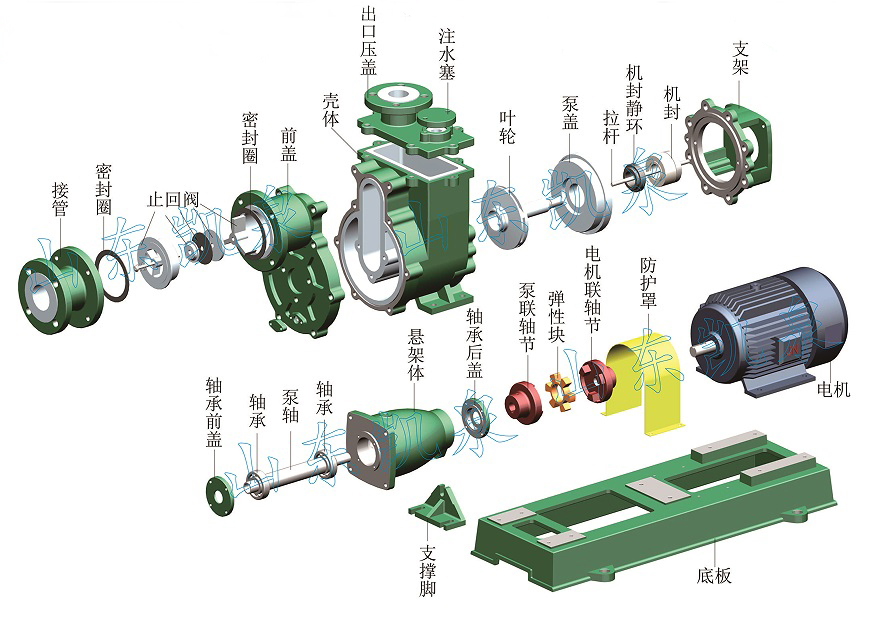

六、零件示意圖

七、性能表

序號	型號	轉速=2900r/min ?介質密度=1000kg/m³
		流量（m³/h）	揚程	效率（%） ???	電機功率	自吸高度	自吸時間（S）	口徑
								進口	出口
1	32QZF-20	2.5	22	55	1.5	5	150	φ32	φ25
		3.6	20
		5	18
2	32QZF-30	2.5	33	49	2.2	5	150	φ32	φ25
		3.6	30
		5	28
3	40QZF-20	5	22	42	3	5	150	φ40	φ32
		6.3	20
		7	18
4	40QZF-30	5	33	48	4	5	150	φ40	φ32
		6.3	30
		7	28
5	50QZF-20	10	22	42	3	5	150	φ50	φ40
		12.5	20
		15	18
6	50QZF-30	10	33	48	4	5	150	φ50	φ40
		12.5	30
		15	28

7	50QZF-45	10	48	35	7.5	5	150	φ50	φ40
		12.5	45
		15	40
8	65QZF-20	15	22	48	4	5	180	φ65	φ50
		25	20
		30	18
9	65QZF-30	15	33	55	7.5	5	180	φ65	φ50
		25	30
		30	28
10	65QZF-45	15	48	42	11	5	180	φ65	φ50
		25	45
		30	40
11	80QZF-20	35	22	47	7.5	4.5	180	φ80	φ65
		50	20
		60	18
12	80QZF-30	35	33	58	11	4.5	180	φ80	φ65
		50	30
		60	28

13	80QZF-45	35	48	53	15	4.5	180	φ80	φ65
		50	45
		60	40
14	100QZF-20	80	22	60	11	4.5	200	φ100	φ80
		100	20
		110	18
15	100QZF-30	80	33	60	15	4.5	220	φ100	φ80
		100	30
		110	28
16	100QZF-45	80	48	55	30	4.5	200	φ100	φ80
		100	45
		110	40
若所需參數超出此范圍，我廠可根據用戶要求予以調整
備注： 1.當輸送介質密度超過1250kg/m3 時，建議適當增加配套電機的功率。 2.當輸送介質含有 HF 酸或一些特殊介質時，須針對具體介質更換特定配件。 3.可輸送帶有少量顆粒含量及結晶的介質（≤5%），禁止輸送會產生大量氣泡的介質。 4.液體粘度對泵性能的影響：當液體粘度發生變化時，泵的性能也有所變化。 5.允許自吸高度可按公式：清水時自吸 5m/介質密度=自吸高度
