IHF型氟塑料離心泵(免維護)

產品名稱: IHF型氟塑料離心泵(免維護)
產品特點：內襯工藝，常年不腐，任意酸堿介質均可使用
歡迎詳詢：155-8936-8182 183-6632-5350

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹
氟塑料離心泵IHF（簡稱IHF離心泵）由標準化工泵改進而來，是我公司結合多年生產經驗與實踐中將不足全部優化而來的更新?lián)Q代產品。該系列泵采用標準的水力模型，泵體采用金屬外殼內襯F46（或進口PFA高溫氟塑料），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式波紋管機械密封（特殊工況采用高溫耐磨機封，也可配套使用帶水冷的機封），進出口均采用鑄鋼體加固，以了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。

二、機封的選配
該系列泵標配先進的外裝式波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可選配內裝式水冷卻硬對硬“高溫耐磨機封”，適用溫度可達150度，對于輸送含“氟離子”介質時應選用“無壓燒結碳化硅”材質，對于強堿介質時，可選用99氧化鋁材質，用戶選型可根據實際工況任意選擇。

三、廣泛的用途
IHF離心泵的耐腐和耐磨性已結合實際使用的證實和廣大用戶的一致認可，目前已被廣泛應用于：
化工生產中的腐蝕性介質輸送、離子膜燒堿項目中的氯水廢水處理和加酸工藝、離子膜燒堿項目、有色金屬冶煉中的電解液輸送、汽車制造中的酸洗工藝，及制藥、石油、電力、電鍍、染料、農藥、造紙、食品、紡織等眾多行業，在-20℃～120℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、溶劑、還原劑等強腐蝕介質而毫不受損，是目前受使用單位歡迎的泵類設備之一。
IHF離心泵經常被作為以下泵來使用：
a）卸酸堿泵：運酸堿的槽車到達罐區后，用卸酸堿泵將槽車中的酸堿卸至大儲罐中；
b）酸堿泵：將此泵安裝在酸堿槽的邊上；
c）酸噴淋泵：用此泵將槽里的酸抽出打到高位，噴淋出來，以吸收某種氣體或介質；
d）酸堿輸送泵：常用的工況，將酸堿從儲罐中打到目的地；
e）腐蝕性污水提升泵：將污水池的污水，輸送到目的地點進行處理。

四、型號意義

IHF50-32-160A
IH	國際化工泵代號	F	泵過流部件為氟塑料
50	泵進口法蘭為DN50	32	泵出口法蘭為DN32
160	葉輪名義直徑為160mm	A	改進型

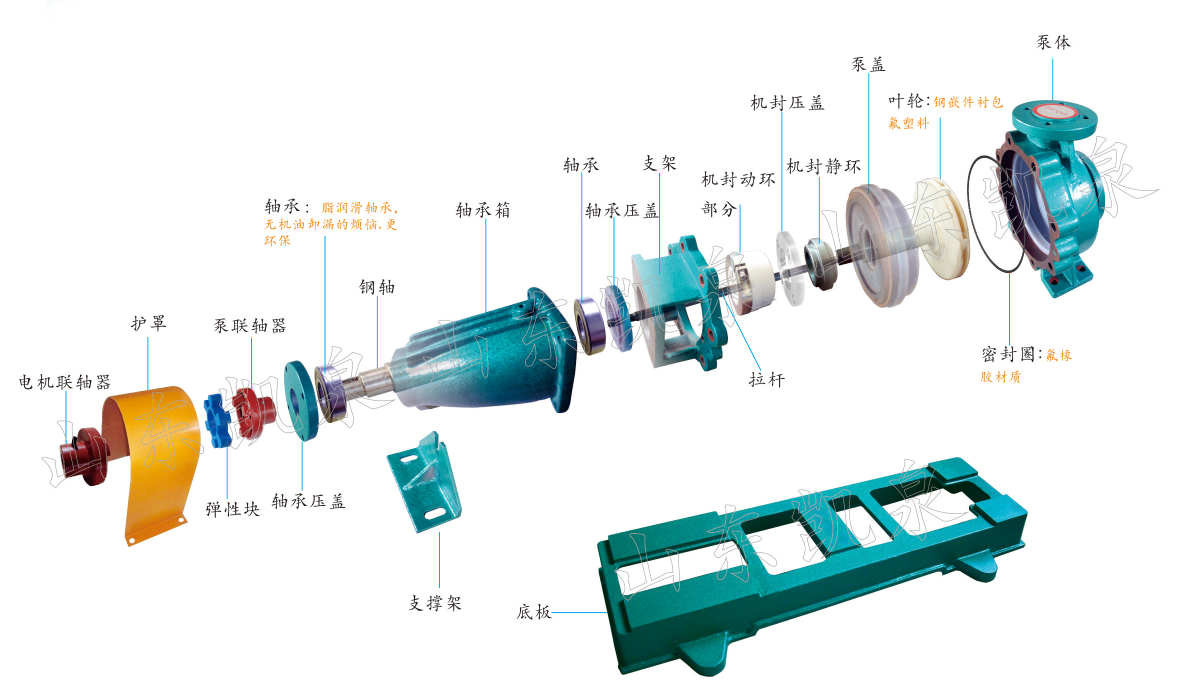

五、拆解圖

六、性能參數

型號	轉速（r/min）	流量（m³/h）	揚程	電機功率密度1000kg/m³	必須汽蝕余量 ?（均值m）	口徑
						進口	出口
IHF25-20-125	2900	1.5	22	1.1	2.5	25	20
		1.8	20
		3	18
	1450	0.75	5.5	0.55	2.5	25	20
		1	5
		1.5	4.5
IHF25-20-160	2900	1.5	34	2.2	2.5	25	20
		1.8	32
		3	30
	1450	0.75	8.5	0.55	2.5	25	20
		1	8
		1.5	7.5
IHF25-20-200	2900	1.5	52	3	2.5	25	20
		1.8	50
		3	48
	1450	0.75	13	0.75	2.5	25	20
		1	12.5
		1.5	12
IHF25-20-250	2900	1.5	82	7.5	2.5	25	20
		1.8	80
		3	78
	1450	0.75	20.5	1.5	2.5	25	20
		1	20
		1.5	19.5
IHF32-25-125	2900	2.5	22	1.5	2.5	32	25
		3.6	20
		5	18
	1450	1.2	5.5	0.55	2.5	32	25
		1.8	5
		2.5	4.5

IHF32-25-160	2900	2.5	34	2.2	2.5	32	25
		3.6	32
		5	30
	1450	1.2	8.5	0.55	2.5	32	25
		1.8	8
		2.5	7.5
IHF32-25-200	2900	2.5	52	5.5	2.5	32	25
		3.6	50
		5	48
	1450	1.2	13	0.75	2.5	32	25
		1.8	12.5
IHF40-25-125	2900	4	22	1.5	3	40	25
		6.3	20
		8	18
	1450	2	5.5	0.55	3	40	25
		3.2	5
		4	4.5

IHF40-25-160	2900	4	34	3	3	40	25
		6.3	32
		8	30
	1450	2	8.5	0.55	3	40	25
		3.2	8
		4	7.5
IHF40-25-200	2900	4	52	5.5	3	40	25
		6.3	50
		8	48
	1450	2	13	0.75	3	40	25
		3	12.5
		4	12
IHF40-32-250	2900	4	82	11	3	40	32
		6.3	80
		8	78
	1450	2	20.5	1.5	3	40	32
		3.2	20
		4	19.5
IHF50-32-125	2900	8	22	2.2	3	50	32
		12.5	20
		15	18
	1450	4	5.5	0.55	3	50	32
		6.3	5
		8	4.5

IHF50-32-160	2900	8	34	4	3	50	32
		12.5	32
		15	30
	1450	4	8.5	0.55	3	50	32
		6.3	8
		8	7.5
IHF50-32-200	2900	8	52	7.5	3	50	32
		12.5	50
		15	48
	1450	4	13	1.1	3	50	32
		6.3	12.5
		8	12
IHF50-32-250	2900	8	82	11	3	50	32
		12.5	80
		15	78
	1450	4	20.5	1.5	3	50	32
		6.3	20
		8	19.5
IHF50-32-315	2900	8	115	30	3	50	32
		12.5	110
		15	105
	1450	4	29	5.5	3	50	32
		6.3	28
		8	26
IHF65-50-125	2900	15	22	4	3.5	65	50
		25	20
		30	18
	1450	8	5.5	0.55	3.5	65	50
		12.5	5
		15	4.5

IHF65-50-160	2900	15	34	5.5	3.5	65	50
		25	32
		30	30
	1450	8	8.5	1.1	3.5	65	50
		12.5	8
		15	7.5
IHF65-40-200	2900	15	52	11	3.5	65	40
		25	50
		30	48
	1450	8	13	1.5	3.5	65	40
		12.5	12.5
		15	12

IHF65-40-250	2900	15	82	18.5	3.5	65	40
		25	80
		30	78
	1450	8	20.5	3	3.5	65	40
		12.5	20
		15	19.5
IHF65-40-315	2900	15	115	30	3.5	65	40
		25	110
		30	105
	1450	8	29	5.5	3.5	65	40
		12.5	28
		15	26
IHF80-65-125	2900	35	22	5.5	4	80	65
		50	20
		60	18
	1450	18	5.5	1.1	4	80	65
		25	5
		30	4.5
IHF80-65-160	2900	35	34	11	4	80	65
		50	32
		60	30
	1450	18	8.5	1.5	4	80	65
		25	8
		30	7.5

IHF80-50-200	2900	35	52	15	4	80	50
		50	50
		60	48
	1450	18	13	2.2	4	80	50
		25	12.5
		30	12
IHF80-50-250	2900	35	82	30	4	80	50
		50	80
		60	78
	1450	18	20.5	5.5	4	80	50
		25	20
		30	19.5
IHF80-50-315	2900	35	115	37	4	80	50
		50	110
		60	105
	1450	18	29	7.5	4	80	50
		25	28
		30	26

IHF100-80-125	2900	65	22	11	4.5	100	80
		100	20
		110	18
	1450	35	5.5	1.5	2.5	100	80
		50	5
		55	4.5
IHF100-80-160	2900	65	34	15	4.5	100	80
		100	32
		120	30
	1450	35	8.5	2.2	2.5	100	80
		50	8
		60	7.5
IHF100-65-200	2900	65	52	30	4.5	100	65
		100	50
		120	48
	1450	35	13	5.5	2.5	100	65
		50	12.5
		60	12
IHF100-65-250	2900	65	82	45	4.5	100	65
		100	80
		120	78
	1450	35	20.5	7.5	2.5	100	65
		50	20
		60	19.5

IHF100-65-315	2900	65	115	75	4.5	100	65
		100	110
		120	105
	1450	35	29	11	2.5	100	65
		50	28
		60	26
IHF125-80-160	2900	100	38	30	5	125	80
		160	32
		180	26
	1450	50	10	5.5	3	125	80
		80	8
		90	6
IHF125-100-200	2900	120	55	55	5	125	100
		200	50
		220	45
	1450	60	14	11	3	125	100
		100	12.5
		110	11

IHF125-100-250	2900	120	88	75	5	125	100
		200	80
		220	75
	1450	60	22	15	3	125	100
		100	20
		120	9.5
IHF125-100-315	1450	60	34	22	5	125	100
		100	32
		120	31
IHF125-100-400	1450	60	52	37	3	125	100
		100	50
		120	48
IHF150-125-250	1450	120	22	22	5	150	125
		200	20
		240	18
IHF150-125-315	1450	120	34	45	5	150	125
		200	32
		240	30
IHF150-125-400	1450	120	53	75	5	150	125
		200	50
		240	48
IHF200-150-250	1450	240	22	45	5.5	200	150
		400	20
		480	18
IHF200-150-315	1450	240	35	75	5.5	200	150
		400	32
		480	29
IHF200-150-400	1450	240	55	110	5.5	200	150
		400	50
		480	45

IHF250-200-250	1450	500	22	55	6	250	200
		650	20
		750	18
IHF250-200-315	1450	500	34	90	6	250	200
		650	32
		750	29
IHF250-200-400	1450	500	55	160	6	250	200
		650	50
		750	42
IHF300-250-315	1450	800	35	220	7	300	250
		1000	32
		1200	26

IHF300-250-400	1450	800	55	250	7	300	250
		1000	50
		1200	42
若所需參數超出此范圍，我廠可根據用戶要求予以調整
備注： 1.如果介質比重超過 1.3g/cm3 時，建議適當增加配套電機的功率。當介質含有 HF 酸或一些特殊介質時，須針對具體介質更換特定配件。可輸送帶有少量顆粒含量及結晶的介質（≤5%），禁止輸送會產生大量氣泡的介質。液體粘度對泵性能的影響：當液體粘度發生變化時，泵的性能也有所變化。
