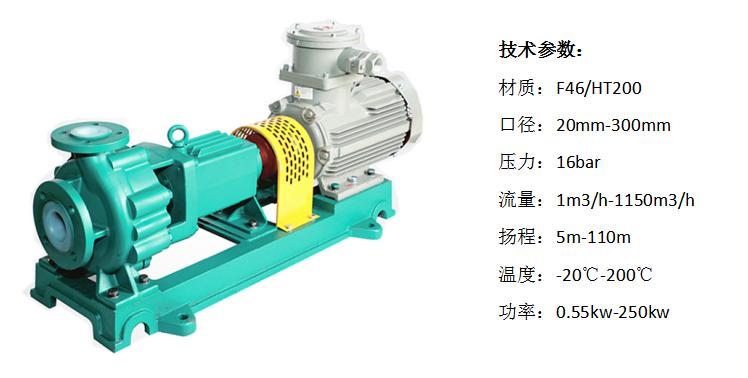

KNF型抗結晶可空轉氟塑料離心泵

產品名稱: KNF型抗結晶可空轉氟塑料離心泵
產品特點：內襯工藝，常年不腐，任意酸堿介質均可使用
歡迎詳詢：155-8936-8182 183-6632-5350

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹

    KNF型抗結晶可空轉耐腐蝕氟塑料泵為單級單吸懸臂式離心泵，參照國際標準并結合我公司多年研發經驗設計而成，除機械密封外，其結構與IHF型氟塑料離心泵類似，但性能優于IHF泵。

二、設計特點

    KNF型抗結晶可空轉耐腐蝕氟塑料泵在IHF型氟塑料離心泵的基礎上進行深度改良和優化，沿襲IHF型氟塑料離心泵耐腐蝕性能強、機械強度高、不老化、無毒素分解等優點的同時，解決了其無法應對結晶、高溫、空轉等一系列工藝難題，大大提高了機泵的使用壽命和適用范圍，泵體采用金屬外殼內襯氟塑料，承重部分為金屬材料。葉輪、泵蓋采用金屬嵌件外包氟塑料壓制成型。軸封可選用外裝式四氟波紋管機械密封或集裝式水冷機械密封，多種摩擦副材質可應對各類工況要求。

三、運用領域

   ? KNF型抗結晶可空轉耐腐蝕氟塑料泵適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質。它的優點是結構先進合理、耐強腐蝕、耐空轉、抗結晶性強，密封性能嚴密可靠、工作穩定、噪聲低、使用壽命長。

四、選型

???主體材質：常規泵材質為鋼襯F46。耐溫范圍-20℃~120℃.操作溫度大于120℃,選用耐高溫材質

?? 葉輪結構：常規泵型葉輪結構為閉式。如液體中含顆粒雜質或結晶較多，需選用半開式葉輪。

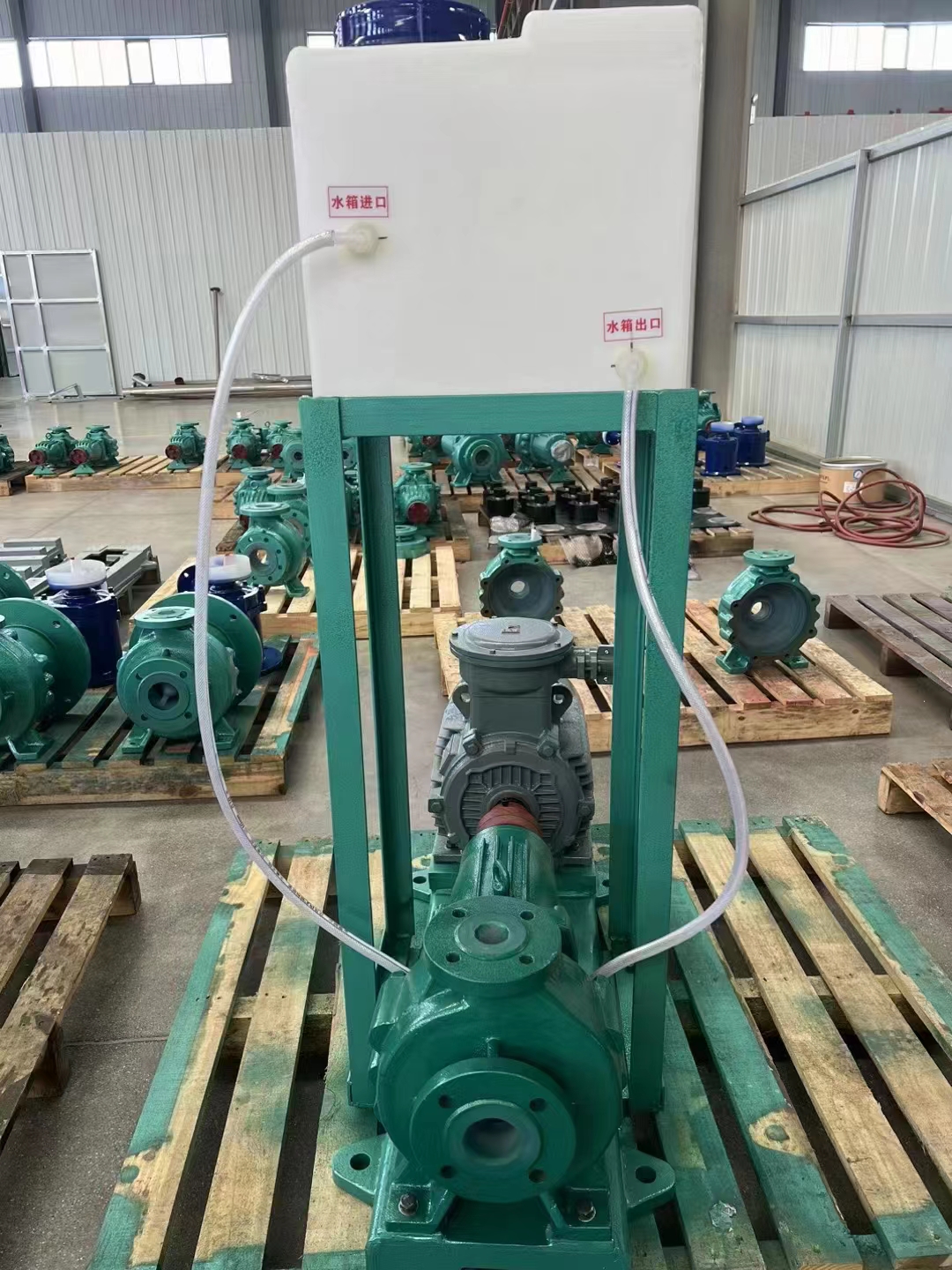

?? 機械密封：常規配置為外裝式四氟波紋管機械密封，如操作溫度大于100℃，或液體當中存在顆粒雜質、結晶等情況，需要配置集裝式水冷機械密封。沖洗方案可選plan23、plan53、plan54等。

???性能選配： ①耐高溫材質 ???②保溫泵體 ????③沖洗方案

(按需定制) ④膜片式聯軸器 ?⑤電機指定品牌，或變頻電機

????????????? ⑥欠載/過載/缺相保護器

????????????? ⑦如有其它要求，請聯系我公司銷售部門

五、型號意義

KNF50-32-160A
KN	凱潤抗結晶耐空轉離心泵	F	泵過流部件為氟塑料
50	泵進口法蘭為DN50	32	泵出口法蘭為DN32
160	葉輪名義直徑為160mm	A	改進型

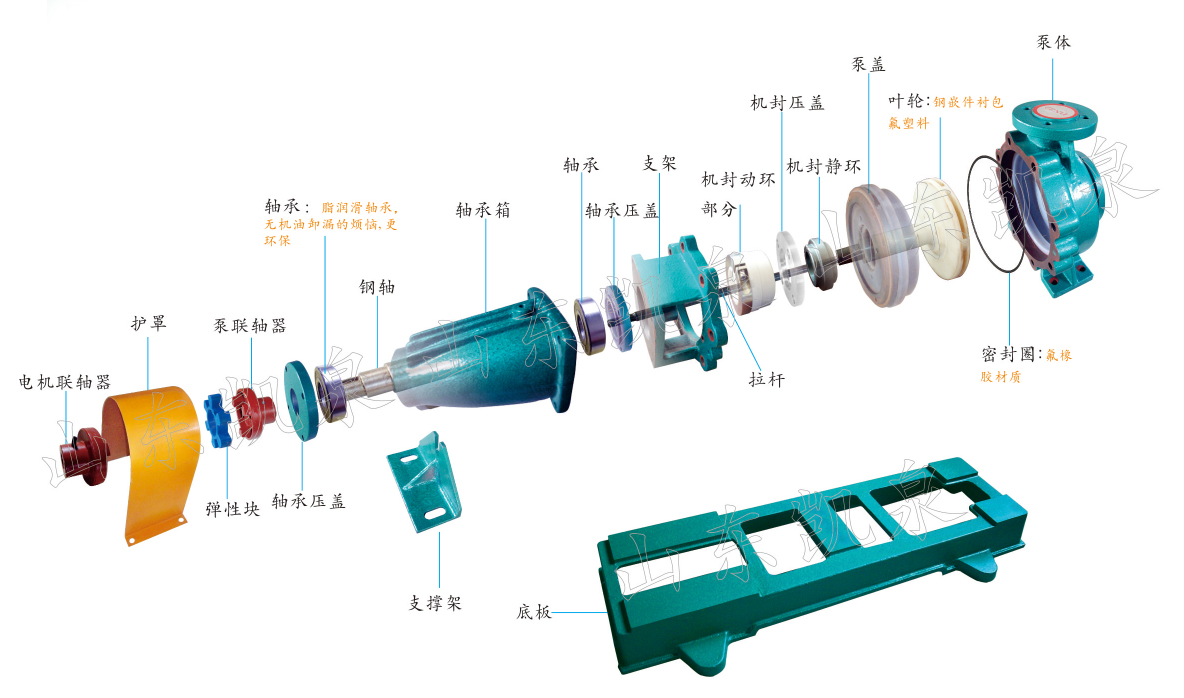

六、零件拆分圖

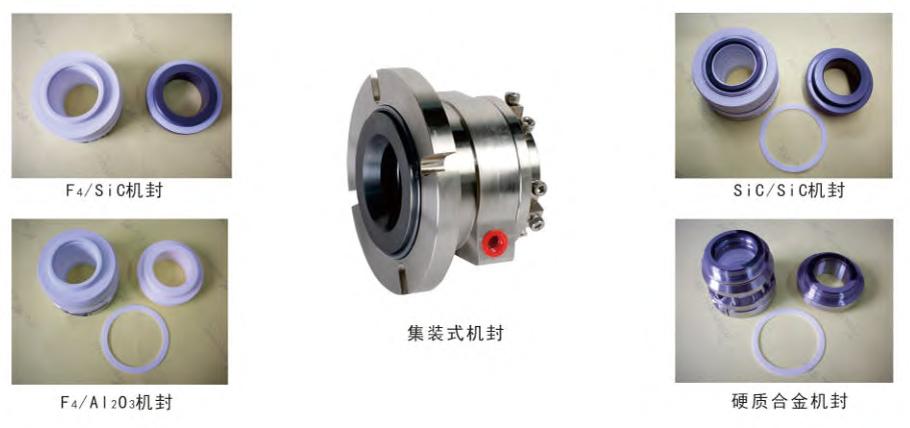

各類材料機械密封

七、性能參數

型號	轉速（r/min）	流量（m³/h）	揚程	電機功率密度1000kg/m³	必須汽蝕余量（均值m）	口徑
						進口	出口
KNF25-20-125	2900	1.5	22	1.1	2.5	25	20
		1.8	20
		3	18
	1450	0.75	5.5	0.55	2.5	25	20
		1	5
		1.5	4.5
KNF25-20-160	2900	1.5	34	2.2	2.5	25	20
		1.8	32
		3	30
	1450	0.75	8.5	0.55	2.5	25	20
		1	8
		1.5	7.5
KNF25-20-200	2900	1.5	52	3	2.5	25	20
		1.8	50
		3	48
	1450	0.75	13	0.75	2.5	25	20
		1	12.5
		1.5	12
KNF25-20-250	2900	1.5	82	7.5	2.5	25	20
		1.8	80
		3	78
	1450	0.75	20.5	1.5	2.5	25	20
		1	20
		1.5	19.5
KNF32-25-125	2900	2.5	22	1.5	2.5	32	25
		3.6	20
		5	18
	1450	1.2	5.5	0.55	2.5	32	25
		1.8	5
		2.5	4.5

KNF32-25-160	2900	2.5	34	2.2	2.5	32	25
		3.6	32
		5	30
	1450	1.2	8.5	0.55	2.5	32	25
		1.8	8
		2.5	7.5
KNF32-25-200	2900	2.5	52	5.5	2.5	32	25
		3.6	50
		5	48
	1450	1.2	13	0.75	2.5	32	25
		1.8	12.5
KNF40-25-125	2900	4	22	1.5	3	40	25
		6.3	20
		8	18
	1450	2	5.5	0.55	3	40	25
		3.2	5
		4	4.5

KNF40-25-160	2900	4	34	3	3	40	25
		6.3	32
		8	30
	1450	2	8.5	0.55	3	40	25
		3.2	8
		4	7.5
KNF40-25-200	2900	4	52	5.5	3	40	25
		6.3	50
		8	48
	1450	2	13	0.75	3	40	25
		3	12.5
		4	12
KNF40-32-250	2900	4	82	11	3	40	32
		6.3	80
		8	78
	1450	2	20.5	1.5	3	40	32
		3.2	20
		4	19.5
KNF50-32-125	2900	8	22	2.2	3	50	32
		12.5	20
		15	18
	1450	4	5.5	0.55	3	50	32
		6.3	5
		8	4.5

KNF50-32-160	2900	8	34	4	3	50	32
		12.5	32
		15	30
	1450	4	8.5	0.55	3	50	32
		6.3	8
		8	7.5
KNF50-32-200	2900	8	52	7.5	3	50	32
		12.5	50
		15	48
	1450	4	13	1.1	3	50	32
		6.3	12.5
		8	12
KNF50-32-250	2900	8	82	11	3	50	32
		12.5	80
		15	78
	1450	4	20.5	1.5	3	50	32
		6.3	20
		8	19.5
KNF50-32-315	2900	8	115	30	3	50	32
		12.5	110
		15	105
	1450	4	29	5.5	3	50	32
		6.3	28
		8	26

KNF65-50-125	2900	15	22	4	3.5	65	50
		25	20
		30	18
	1450	8	5.5	0.55	3.5	65	50
		12.5	5
		15	4.5
KNF65-50-160	2900	15	34	5.5	3.5	65	50
		25	32
		30	30
	1450	8	8.5	1.1	3.5	65	50
		12.5	8
		15	7.5
KNF65-40-200	2900	15	52	11	3.5	65	40
		25	50
		30	48
	1450	8	13	1.5	3.5	65	40
		12.5	12.5
		15	12

KNF65-40-250	2900	15	82	18.5	3.5	65	40
		25	80
		30	78
	1450	8	20.5	3	3.5	65	40
		12.5	20
		15	19.5
KNF65-40-315	2900	15	115	30	3.5	65	40
		25	110
		30	105
	1450	8	29	5.5	3.5	65	40
		12.5	28
		15	26
KNF80-65-125	2900	35	22	5.5	4	80	65
		50	20
		60	18
	1450	18	5.5	1.1	4	80	65
		25	5
		30	4.5
KNF80-65-160	2900	35	34	11	4	80	65
		50	32
		60	30
	1450	18	8.5	1.5	4	80	65
		25	8
		30	7.5

KNF80-50-200	2900	35	52	15	4	80	50
		50	50
		60	48
	1450	18	13	2.2	4	80	50
		25	12.5
		30	12
KNF80-50-250	2900	35	82	30	4	80	50
		50	80
		60	78
	1450	18	20.5	5.5	4	80	50
		25	20
		30	19.5
KNF80-50-315	2900	35	115	37	4	80	50
		50	110
		60	105
	1450	18	29	7.5	4	80	50
		25	28
		30	26

KNF100-80-125	2900	65	22	11	4.5	100	80
		100	20
		110	18
	1450	35	5.5	1.5	2.5	100	80
		50	5
		55	4.5
KNF100-80-160	2900	65	34	15	4.5	100	80
		100	32
		120	30
	1450	35	8.5	2.2	2.5	100	80
		50	8
		60	7.5
KNF100-65-200	2900	65	52	30	4.5	100	65
		100	50
		120	48
	1450	35	13	5.5	2.5	100	65
		50	12.5
		60	12
KNF100-65-250	2900	65	82	45	4.5	100	65
		100	80
		120	78
	1450	35	20.5	7.5	2.5	100	65
		50	20
		60	19.5

KNF100-65-315	2900	65	115	75	4.5	100	65
		100	110
		120	105
	1450	35	29	11	2.5	100	65
		50	28
		60	26
KNF125-80-160	2900	100	38	30	5	125	80
		160	32
		180	26
	1450	50	10	5.5	3	125	80
		80	8
		90	6
KNF125-100-200	2900	120	55	55	5	125	100
		200	50
		220	45
	1450	60	14	11	3	125	100
		100	12.5
		110	11

KNF125-100-250	2900	120	88	75	5	125	100
		200	80
		220	75
	1450	60	22	15	3	125	100
		100	20
		120	9.5
KNF125-100-315	1450	60	34	22	5	125	100
		100	32
		120	31
KNF125-100-400	1450	60	52	37	3	125	100
		100	50
		120	48
KNF150-125-250	1450	120	22	22	5	150	125
		200	20
		240	18
KNF150-125-315	1450	120	34	45	5	150	125
		200	32
		240	30
KNF150-125-400	1450	120	53	75	5	150	125
		200	50
		240	48
KNF200-150-250	1450	240	22	45	5.5	200	150
		400	20
		480	18

KNF200-150-315	1450	240	35	75	5.5	200	150
		400	32
		480	29
KNF200-150-400	1450	240	55	110	5.5	200	150
		400	50
		480	45
KNF250-200-250	1450	500	22	55	6	250	200
		650	20
		750	18
KNF250-200-315	1450	500	34	90	6	250	200
		650	32
		750	29
KNF250-200-400	1450	500	55	160	6	250	200
		650	50
		750	42
KNF300-250-315	1450	800	35	220	7	300	250
		1000	32
		1200	26

KNF300-250-400	1450	800	55	250	7	300	250
		1000	50
		1200	42
若所需參數超出此范圍，我廠可根據用戶要求予以調整
備注： 1.如果介質比重超過 1.3g/cm3 時，建議適當增加配套電機的功率。 2.當介質含有 HF 酸或一些特殊介質時，須針對具體介質更換特定配件。 3.可輸送帶有少量顆粒含量及結晶的介質（≤5%），禁止輸送會產生大量氣泡的介質。 4.液體粘度對泵性能的影響：當液體粘度發生變化時，泵的性能也有所變化。
