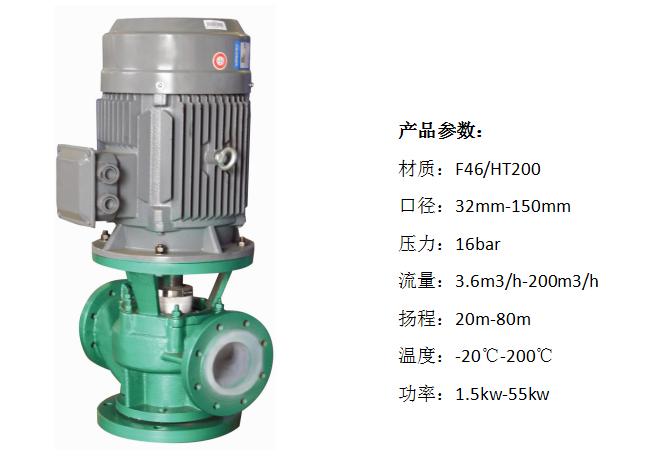

IHF-G型氟塑料管道泵

產品名稱: IHF-G型氟塑料管道泵
產品特點：強耐腐蝕運行平穩 效率高占地面積小
歡迎詳詢：155-8936-8182 183-6632-5350

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹

IHF-G型氟塑料管道泵是我公司經過科學改造傳統的金屬立式過道泵結合先進的氟塑料熱熔融模壓工藝制造，結合了金屬管道泵占地面積小，穩定性高的同時具備了氟塑料泵優秀的耐腐蝕能力。是一種具有極強的耐腐蝕性能的新型管道離心泵。

二、設計特點

IHF-G型氟塑料管道泵，該泵葉輪通過支架與電機直連，結構緊湊，占地面積小。軸封可選用外裝式波紋管機械密封和其他機械密封形式，密封穩定可靠，適用范圍廣，水力性能優越。過流部件均采用鋼襯氟塑料制造，耐腐蝕性卓越。具有耐腐蝕，耐高溫，不老化，運行穩定，噪音底，效率高，維護方便，使用壽命長等優點。

三、運用領域

IHF-G型氟塑料管道泵廣泛適用于：生物醫藥、石油化工、冶金酸洗、環保、農藥、制酸制堿、新能源、新材料、有色金屬冶煉中的電解液輸送、離子膜燒堿項目中的氨水、廢水處理和加酸工藝流程等行業。

四、型號意義

50IHF-32G
50	泵進口法蘭為DN50	IH	國際標準離心泵
F	氟塑料	32	揚程32m
G	管道離心泵

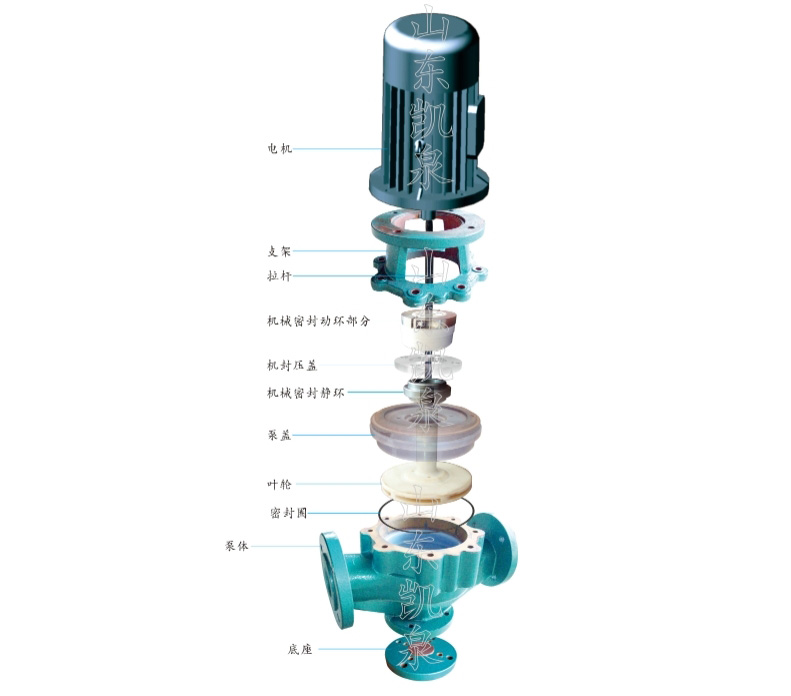

五、零件示意圖

六、性能表

型號	流量（m³/h）	揚程 ??? （m）	轉速（r/min）	*進口出口 ????（mm）**	電機功率 ?? ?? （KW）
32IHF-20G	3.6	20	2900	*3232**	1.5
32IHF-30G	3.6	30	2900	*3232**	3
40IHF-20G	6.3	20	2900	*4040**	3
40IHF-30G	6.3	30	2900	*4040**	4
40IHF-50G	6.3	50	2900	*4040**	5.5
50IHF-20G	12.5	20	2900	*5050**	3
50IHF-30G	12.5	30	2900	*5050**	4
50IHF-50G	12.5	50	2900	*5050**	7.5
65IHF-20G	25	20	2900	*6565**	5.5
65IHF-30G	25	30	2900	*6565**	5.5
65IHF-50G	25	50	2900	*6565**	11
80IHF-20G	50	20	2900	*8080**	7.5
80IHF-30G	50	30	2900	*8080**	11
80IHF-50G	50	50	2900	*8080**	15
80IHF-80G	50	80	2900	*8080**	22
100IHF-20G	100	20	2900	*100100**	11
100IHF-30G	100	30	2900	*100100**	15
100IHF-50G	100	50	2900	*100100**	30
125IHF-20G	150	20	2900	*125125**	15
125IHF-30G	150	30	2900	*125125**	22
125IHF-50G	150	50	2900	*125125**	37
150IHF-30G	200	30	2900	*150150**	37
150IHF-50G	200	50	2900	*150150**	55
