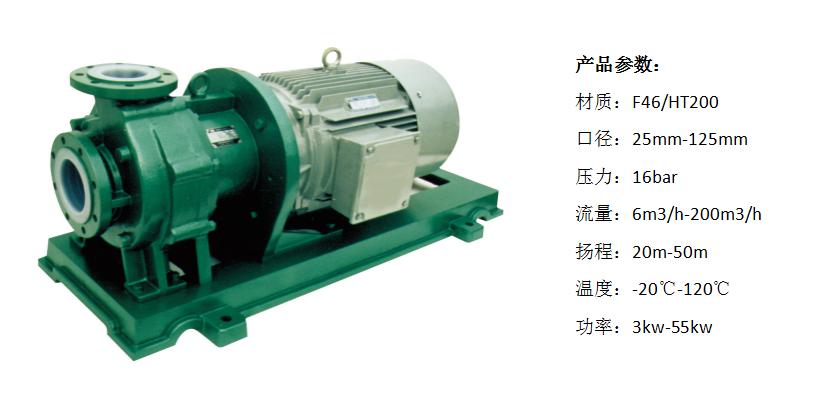

一、產品介紹

    IMD-F型氟塑料磁力泵屬大功率高揚程氟塑料磁力驅動泵，泵的外型及安裝尺寸均按ISO標準設計制造，所有規格均為電機直聯式，由中間支架支撐，結構緊湊，拆卸方便，主要部件采用鋼襯F46，泵體強度高，采用高性能磁性材料“釹鐵硼”做內外磁體，隔離套采用進口非金屬材料制成，大大降低了磁渦流損耗，可輸送高濃度、密度1.9t/m3的強腐蝕性介質。驅動形式為磁力間接無解觸驅動，內外磁體間用隔離套隔離，使泵腔處于封閉狀態，從而有效避免了滴漏現象，不污染使用場地，特別適合于輸送強酸強堿性、強氧化性、易燃易爆性、毒性、揮發性介質。IMD-F系列磁力泵優良的性能、低廉的價格，已在很多項目上成為用戶替代價格昂貴、配件供應難的進口磁力泵的選擇對象。

二、設計特點

    IMD-F型氟塑料磁力泵在傳統耐腐蝕磁力泵的設計基礎上，進一步加強了對泵體結構的改良，優化零件結構，消除磁渦流的產生，提高了機泵的效率和使用壽命。采用后拉式結構，一人便可輕松進行內部日常檢修和零件更換，無需拆卸管道，其巧妙的結構原理及穩定的工作性能已達到世界同類產品先進水平

三、運用領域

   ? IMD-F型氟塑料磁力泵廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研、國防工業等行業輸送任意濃度的酸性、堿性、油類、稀有貴重液體、毒性液體、揮發性的化學介質。特別適合輸送大比重、高濃度、易漏、易燃、易爆的液體。

四、選型

主體材質：常規泵材質為鋼襯F46。耐溫范圍-20℃~120℃。如操作溫度大于120℃，需選用耐高溫材質。

內外磁鋼： 采用稀土材質永磁體。在設計條件的狀態下工作，不存在隨時間推移而退磁消磁的情況。但當泵過載、堵轉、溫度高于設計條件的溫度時則可能發生退磁消磁。

密封材質：磁力泵靠磁力耦合傳動，故無動密封件。靜密封件含O型圈、隔離套及加強套。O型圈一般選用氟橡膠材質，隔離套選用F46材質，加強套為高電阻、高剛性的非金屬材料，有效避免磁渦流現象。亦可根據物料特性選擇其他材質。

軸套材質：軸套可選SIC、SSIC、改性碳纖等材質，可根據不同工況選擇。具有優良的耐磨、耐腐蝕性。

性能選配：①耐高溫材質 ②保溫泵體 ③膜片式聯軸器

（按需定制）④電機指定品牌，或變頻電機



   ?   ?   ?   ?   ?⑤欠載/過載/缺相保護器

   ?   ?   ?   ?   ⑥如有其它要求，請聯系我公司銷售部門

五、型號意義



IMD65-50-160FA
IMD	磁力驅動泵	F	泵過流部件為氟塑料
65	泵進口法蘭為DN65	50	泵出口法蘭為DN50
160	葉輪名義直徑為160mm	A	改進型

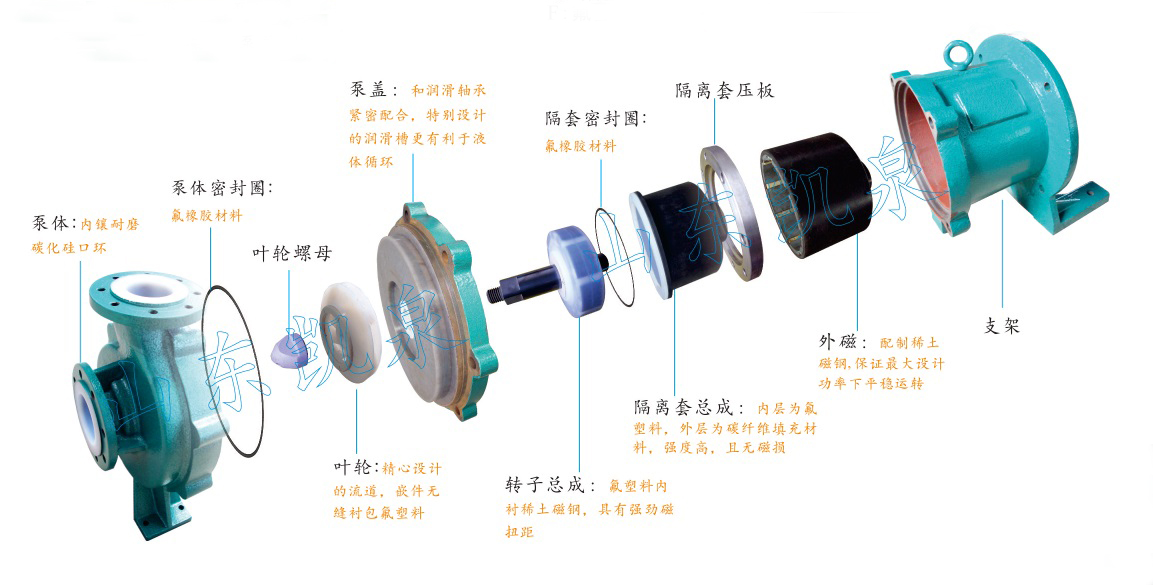

六、零件示意圖





七、性能表

序號	型號	流量 （m³/h）	揚程 （m）	效率 ?（%）	電機功率	汽蝕余量 （m）	轉速 （r/min）	口徑
								進口	出口
1	IMD40-25-130F	4	21	32	3	3	2900	φ40	φ25
		6	20
		8	18
2	IMD40-25-140F	4	27	32	3	3	2900	φ40	φ25
		6	26
		8	24
3	IMD40-25-150F	4	31	32	3	3	2900	φ40	φ25
		6	30
		8	28
4	IMD40-25-160F	4	35	31	3	3	2900	φ40	φ25
		6	34
		8	32
5	IMD40-25-165F	4	37	29	3	3	2900	φ40	φ25
		6	36
		8	34
6	IMD40-25-170F	4	40	28	4	3	2900	φ40	φ25
		6	39
		8	36
7	IMD40-25-185F	0.7	39	27	4	3	2900	φ40	φ25
		1	39
		2	37
8	IMD50-40-140F	8	28	40	5.5	3.5	2900	Φ50	Φ40
		15	26
		20	23

9	IMD50-40-150F	8	32	38	5.5	3.5	2900	Φ50	Φ40
		15	30
		20	27
10	IMD50-40-160F	8	37	36	5.5	3.5	2900	Φ50	Φ40
		15	36
		20	33
11	IMD50-40-165F	8	40	40	5.5	3.5	2900	Φ50	Φ40
		15	39
		20	36
12	IMD50-32-200F	7	52	31	7.5	3.5	2900	Φ50	Φ32
		12.5	50
		15	47
13	IMD65-50-120F	20	21	50	5.5	4	2900	Φ65	Φ50
		30	15
		35	12
14	IMD65-50-130F	20	20	55	5.5	4	2900	Φ65	Φ50
		30	19
		35	17
15	IMD65-50-165F	20	35	54	7.5	4	2900	Φ65	Φ50
		30	33
		35	30
16	IMD65-40-200F	15	52	37	11	4	2900	Φ65	Φ40
		25	50
		35	45
17	IMD80-65-120F	35	19	51	11	4	2900	Φ80	Φ65
		60	17
		70	13

18	IMD80-65-140F	35	28	46	11	4	2900	Φ80	Φ65
		60	25
		70	22
19	IMD80-50-200F	35	52	55	18.5	4	2900	Φ80	Φ50
		50	50
		60	45
20	IMD100-80-125F	70	22	61	11	5	2900	Φ100	Φ80
		100	20
		120	15
21	IMD100-80-160F	60	33	60	30	5	2900	Φ100	Φ80
		100	32
		120	28
22	IMD100-80-180F	60	42	60	30	5	2900	Φ100	Φ80
		100	40
		120	35
23	IMD125-100-160F	80	22	56	30	6	2900	Φ125	Φ100
		120	20
		140	15
24	IMD125-100-180F	100	45	62	45	6	2900	Φ125	Φ100
		200	40
		220	63
25	IMD125-100-200F	100	61	65	55	6	2900	Φ125	Φ100
		200	50
		230	38
若所需參數超出此范圍，我廠可根據用戶要求予以調整

備注： 1.如果介質比重超過 1.3g/cm3 時，建議適當增加配套電機的功率。 2.當介質含有 HF 酸或一些特殊介質時，須針對具體介質更換特定配件。 3.可輸送帶有少量顆粒含量及結晶的介質（≤5%），禁止輸送會產生大量氣泡的介質。 4.液體粘度對泵性能的影響：當液體粘度發生變化時，泵的性能也有所變化。

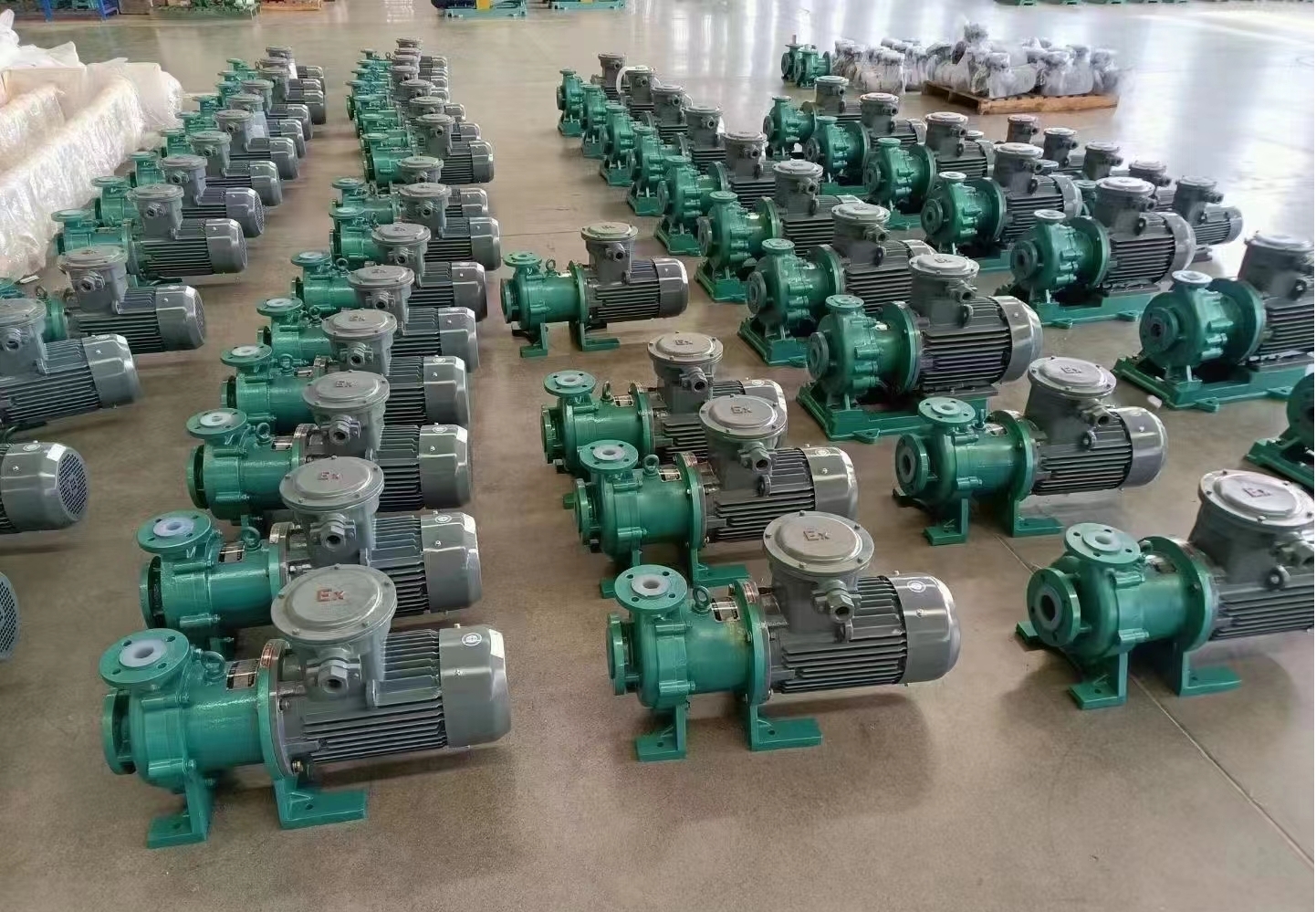

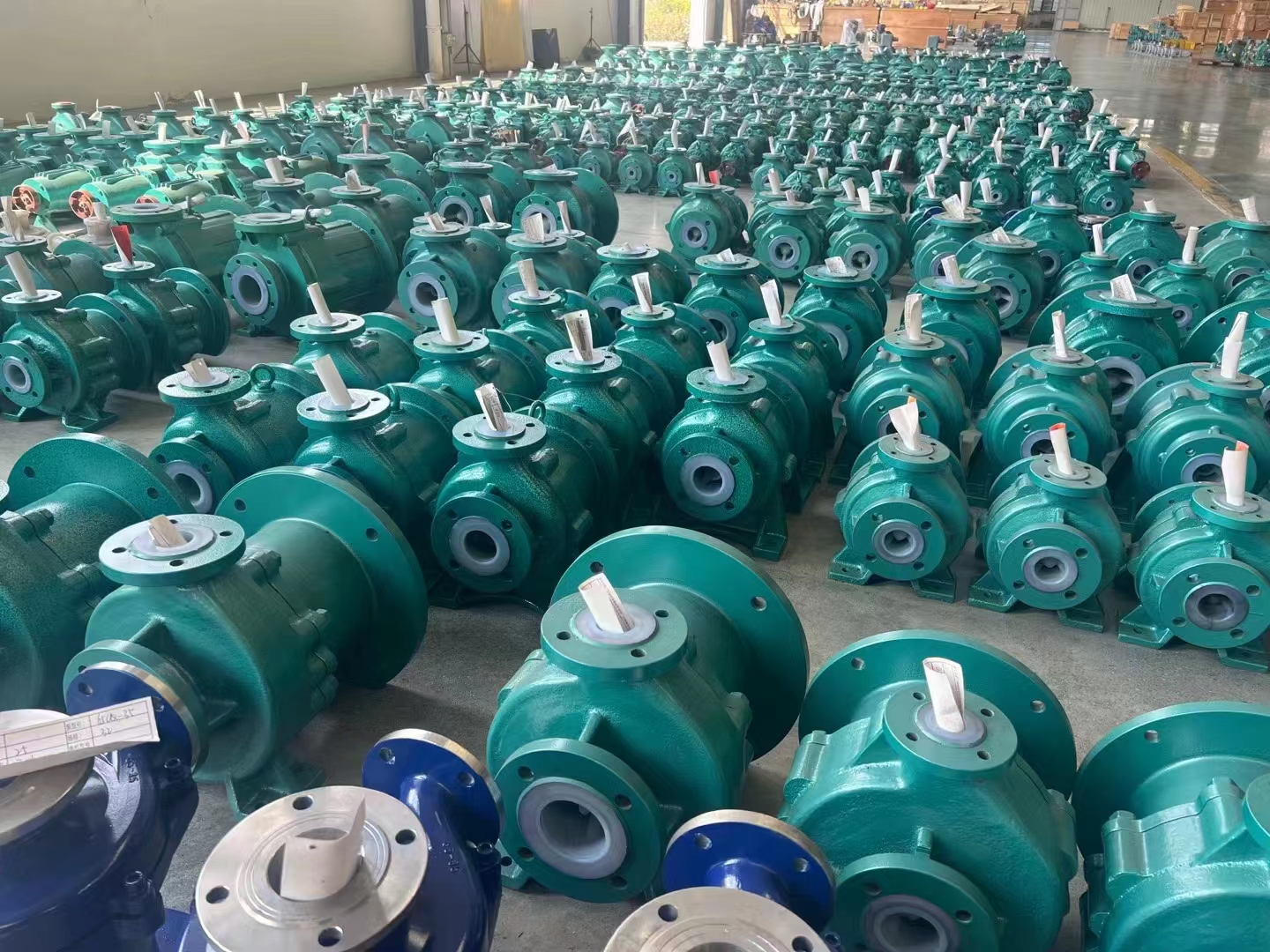

八、產品實拍
