KCF氟塑料磁力泵

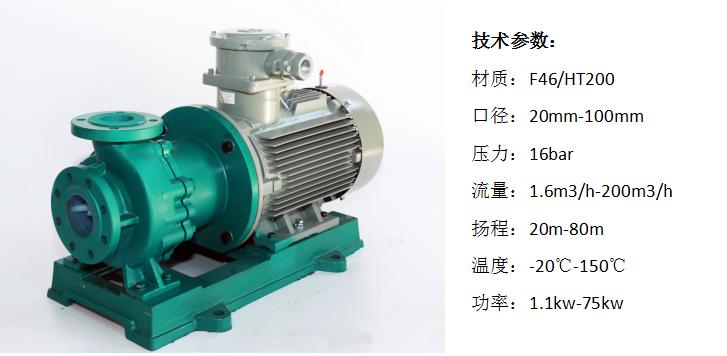

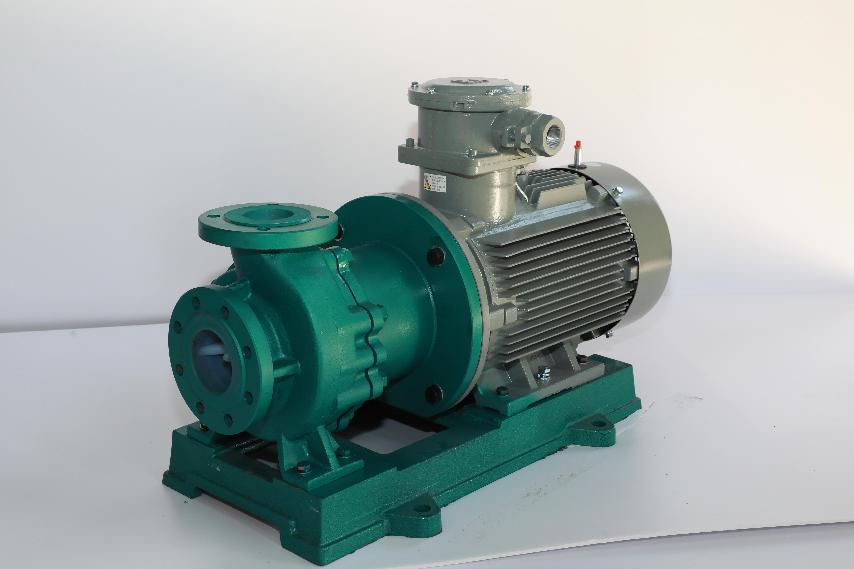

產品名稱: KCF氟塑料磁力泵
產品特點：任意酸堿介質均可使用結構簡單零維護
歡迎詳詢：155-8936-8182 183-6632-5350

產品詳情

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

一、產品介紹

    KCF型氟塑料磁力泵驅動裝置采用主動磁性聯軸器，套裝在電機軸上，通過磁耦合力間接驅動內磁與葉輪旋轉，泵室封閉，結構緊湊、安全節能。但在以往的氟塑料磁力泵的基礎上深度改良和優化，加上多種新材料的運用，填補了老款磁力泵無法輸送含有固體顆粒、結晶液體的缺陷，且運行更加穩定高效，使用壽命更長。

二、設計特點

    KCF型氟塑料磁力驅動泵，采用磁力耦合傳動，防漏設計取消了軸封，消除了滴漏的煩惱，不污染使用場地。是我公司結合多年的行業經驗和市場調研，在傳統氟塑料磁力泵的基礎上進行深度改良和優化，沿襲傳統氟塑料磁力泵的優點的同時改進流道、葉輪和內外磁，取消了后蓋結構，旋轉部件由單支撐改為雙支撐，配磁選材更加科學，避免了磁渦流的產生。提高了機泵的效率和穩定性。其過流部件采用氟塑料及高純度工業陶瓷。具有優異的耐腐蝕性和密封性，可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。

三、運用領域

   ? KCF型氟塑料磁力泵廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。特別是貴重、稀有、易揮發、易燃易爆、有毒、溶劑類液體的輸送。

四、選型

主體材質：常規泵材質為鋼襯F46。耐溫范圍-20℃~120℃。如操作溫度大于120℃，需選用耐高溫材質。

內外磁鋼：采用稀土材質永磁體。在設計條件的狀態下工作，不存在隨時間推移而退磁消磁的情況。但當泵過載、堵轉、溫度高于設計條件的溫度時則可能發生退磁消磁。

密封材質：磁力泵靠磁力耦合傳動，故無動密封件。靜密封件含O型圈、隔離套及加強套。O型圈一般選用氟橡膠材質，隔離套選用F46材質，加強套為高電阻、高剛性的非金屬材料，有效避免磁渦流現象。亦可根據物料特性選擇其他材質。

軸套材質：軸套可選SIC、SSIC、改性碳纖等材質，可根據不同工況選擇。具有優良的耐磨、耐腐蝕性。

性能選配：①耐高溫材質 ???②保溫泵體 ??③膜片式聯軸器

（按需定制）④電機指定品牌，或變頻電機

? ? ? ? ?⑤欠載/過載/缺相保護器

? ? ? ? ⑥如有其它要求，請聯系我公司銷售部門

五、型號意義

KCF50-32-160A
KC	凱潤磁力驅動離心泵	F	泵過流部件為氟塑料
50	泵進口法蘭為DN50	32	泵出口法蘭為DN32
160	葉輪名義直徑為160mm	A	改進型

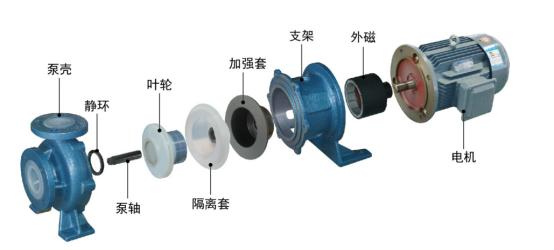

六、零件示意圖

七、性能參數表：

型號	轉速（r/min）	流量（m³/h）	揚程	電機功率	汽蝕余量	口徑
						進口	出口
KCF25-20-125	2900	1.5	22	1.1	2.5	25	20
		1.6	20
		3	19
KCF25-20-160	2900	1.5	34	1.5	2.5	25	20
		1.6	32
		3	30
KCF25-20-200	2900	1.5	52	4	2.5	25	20
		1.6	50
		3	48
KCF32-20-125	2900	2	22	1.5	2.5	32	20
		3.2	20
		5	19
KCF32-20-160	2900	2	34	2.2	2.5	32	20
		3.2	32
		5	30
KCF32-20-200	2900	2	52	4	2.5	32	20
		3.2	50
		5	48
KCF40-25-125	2900	4	22	1.5	2.5	40	25
		6.3	20
		8	18
KCF40-25-160	2900	4	34	3	2.5	40	25
		6.3	32
		8	30
KCF40-25-200	2900	4	52	5.5	2.5	40	25
		6.3	50
		8	48
KCF40-25-250	2900	4	82	11	3	40	25
		6.3	80
		8	78
KCF50-32-125	2900	7	22	1.5/2.2	2.5	50	32
		12.5	20
		15	19

KCF50-32-160	2900	7	33	4	2.5	50	32
		12.5	32
		15	27
KCF50-32-200	2900	7	52	7.5	2.5	50	32
		12.5	50
		15	45
KCF50-32-250	2900	9	82	11	3.2	50	32
		12.5	80
		16	78
KCF65-50-125	2900	15	21	4	3	65	50
		25	20
		30	15
KCF65-50-160	2900	15	33	5.5	3	65	50
		25	32
		30	28
KCF65-40-200	2900	15	51	11	3	65	40
		25	50
		30	49
KCF65-40-250	2900	15	81	18.5	4	65	40
		25	80
		30	75
KCF80-65-125	2900	35	22	7.5	4	80	65
		50	20
		60	15
KCF80-65-160	2900	35	34	11	4	80	65
		50	32
		60	28
KCF80-50-200	2900	35	52	15	4	80	50
		50	50
		60	45
KCF80-50-250	2900	35	82	30	4	80	50
		50	80
		60	75
KCF100-80-125	2900	65	22	11	5	100	80
		100	20
		120	18
KCF100-80-160	2900	65	34	18.5	5	100	80
		100	32
		120	30

KCF100-65-200	2900	70	52	30	5	100	65
		100	50
		120	46
KCF100-65-250	2900	70	82	55	5	100	65
		100	80
		120	75
KCF125-100-160	2900	120	36	30	5	125	100
		160	32
		180	20
KCF125-100-200	2900	120	52	55	5	125	100
		200	50
		220	45
若所需參數超出此范圍，我廠可根據用戶要求予以調整
備注： 1.如果介質比重超過 1.3g/cm3 時，建議適當增加配套電機的功率。 2.當介質含有 HF 酸或一些特殊介質時，須針對具體介質更換特定配件。 3.可輸送帶有少量顆粒含量及結晶的介質（≤5%），禁止輸送會產生大量氣泡的介質 4.液體粘度對泵性能的影響：當液體粘度發生變化時，泵的性能也有所變化。
